Tiub Luar Sinaran Elektrik

Name: Tiub Luar Sinaran Elektrik
Rating: 5 (99 reviews)

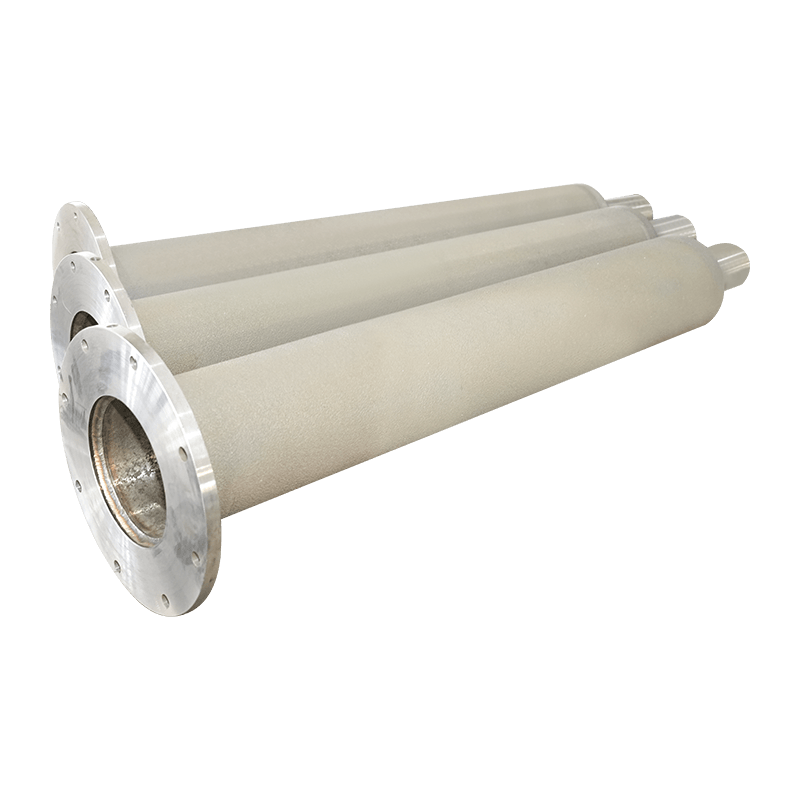

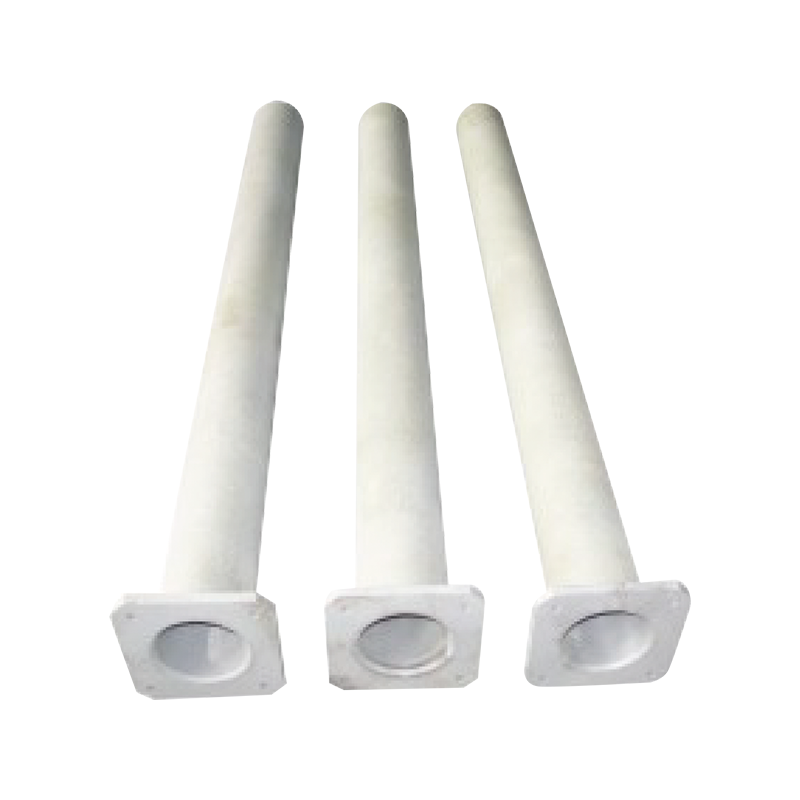

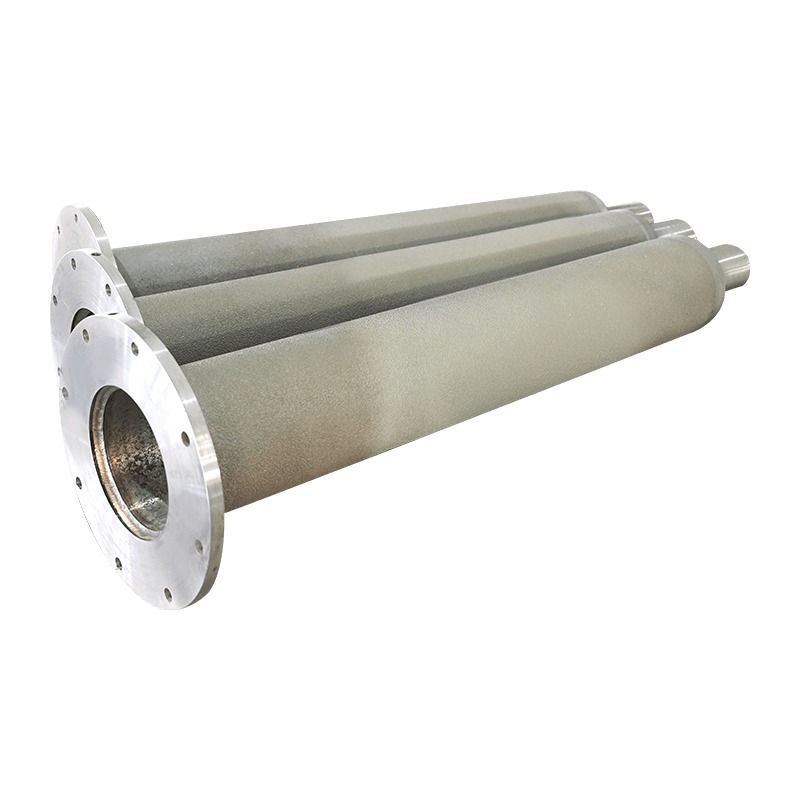

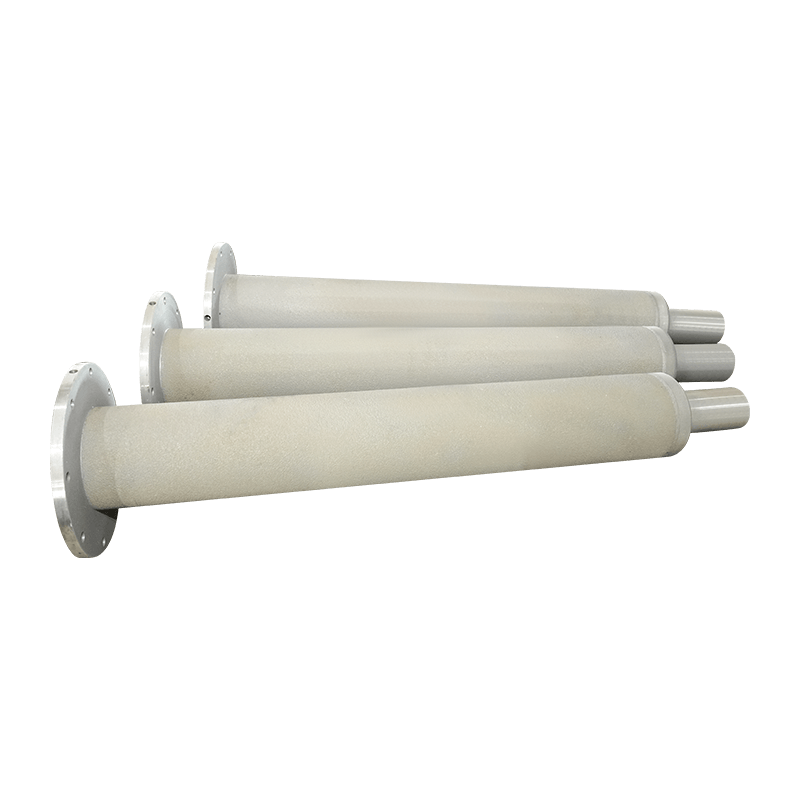

Tiub sinaran pemanasan elektrik adalah sejenis elemen pemanasan yang disertakan dalam lengan pelindung dan dipanaskan oleh elektrik. Lengan secara tidak langsung memancarkan haba ke lapisan relau dan bahan kerja yang diproses, dan digunakan secara meluas dalam pelbagai relau pemanasan dalam industri rawatan haba. Tiub sinaran elektrik terutamanya terdiri daripada lengan aloi keluli tahan haba dan pemanas, yang dililitkan di sekeliling teras tiub seramik penebat tahan haba dengan alur lingkaran oleh wayar pemanas elektrik.
Kelebihan tabung sinaran ini ialah:
① Boleh diganti di tempat kerja tanpa menjejaskan pengeluaran;
② Pengagihan kuasa yang lebih munasabah;
③ Bermanfaat untuk aliran atmosfera di dalam relau;
④ Dengan perubahan proses, adalah mudah untuk menambah atau mengurangkan kuasa relau, melaraskan kapasiti pemanasan dan kelebihan lain.

Tiub berseri kami direka untuk digunakan bukan sahaja dalam peralatan rawatan haba domestik tetapi juga sebagai komponen gantian untuk sistem rawatan haba yang diimport. Pada tahun 1998, barisan produk ini telah dianugerahkan Pingat Emas di Pameran Teknologi Kebangsaan.
Elemen pemanas (teras tiub) di dalam tiub berseri tersedia dalam beberapa konfigurasi: jenis sangkar, jenis luka jalur menegak dan jenis dawai rintangan luka lingkaran. Bahan dawai rintangan yang digunakan ialah aloi nikel-kromium (Ni-Cr) dan besi-kromium (Fe-Cr). Beban permukaan biasanya direka pada ≤1 W/cm², dengan penarafan kuasa tiub tunggal antara 3kW hingga 60kW. Suhu pengendalian elemen pemanas adalah dari 500°C hingga 1300°C.

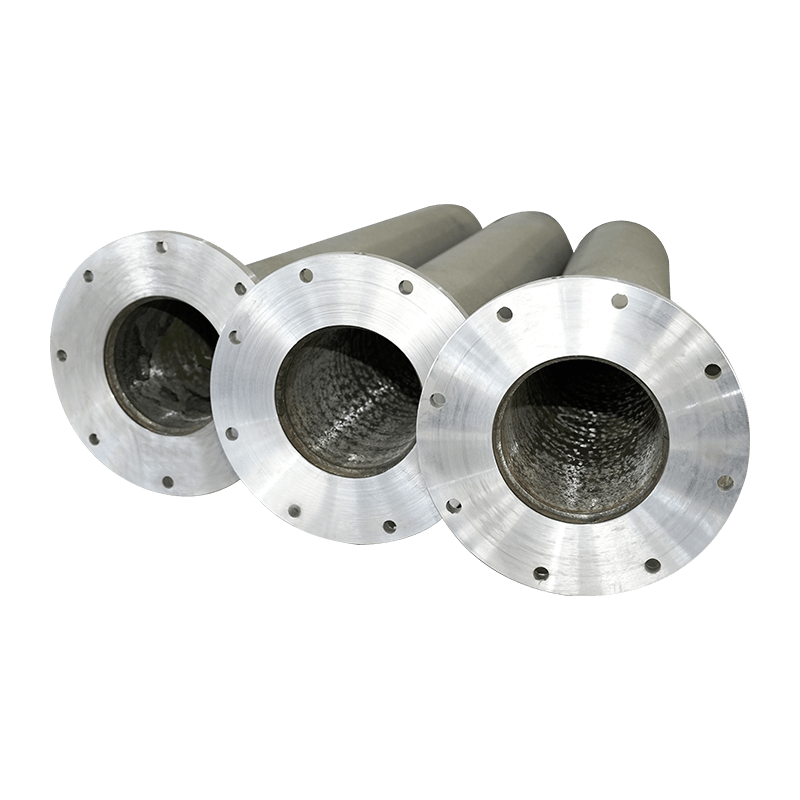

Tiub pelindung luar dihasilkan dalam tiga jenis: tiub tuang emparan, tiub bergulung dan dikimpal, dan tiub lancar.
Dari segi hayat perkhidmatan:
Relau pelindapkejutan: ≥1 tahun
Relau pembajaan: ≥3 tahun
Tiub sinaran berapi gas: ≥2 tahun
Untuk bahan tiub lengan, sila rujuk jadual di bawah.

Siasatan

PRAV：Tiub Seramik Khas
SETERUSNYA：Teras Pemanasan Tiub Sinaran Elektrik

Parameter teknikal aloi pemanasan elektrik

Gred/Prestasi		1Cr13Al4	0Cr25Als	OCr21Al₆	0Cr2₁Al₆Nb	0Cr27Al₇NO₂	Cr15Ni₆o	Cr2₀Ni₆o	Cr20Ni30
Komponen kimia utama%	Cr	12-15	23-26	19-22	21.0-23.0	26.5-27.8	15-18	20-23	20
	AL	4-6	4.5-6.5	5-7	5-7	6-7
	Fe	Baki	Baki	Baki	Baki	Baki	Baki		Baki
	Re	Jumlah yang Sesuai	Jumlah yang Sesuai	Jumlah yang Sesuai	Jumlah yang Sesuai	Jumlah yang Sesuai	Jumlah yang Sesuai	Jumlah yang Sesuai	Jumlah yang Sesuai
	Mo					1.8-2.2
	Nb				0.5	0.5
	Ni						58-62	Baki	28-32
Suhu operasi maksimum komponen ℃		950	1250	1250	1350	1400	1100	1150	1100
Ketumpatan /cm³		7.4	7.1	7.1	7.1	7.1	8.2	8.4	7.9
Kerintangan Ωmm²/m		1.25±0.05	1.42±0.05	1.42±0.05	1.42±0.05	1.53±0.05	1.13±0.05	1.14±0.05	1.04±0.05
Pekali suhu rintangan×10-51℃		15	5	5	5	-1	14	8.5
Takat Lebur ℃		1450	1500	1500	1500	1520	1390	1400	1390
Kekuatan Tegangan MPa		588-735	637-784	637-784	637-784	686-784	637-784	637-784	637-784
Pemanjangan %		>14	>12	>12	>12	>12	>20	>20	>20
Pengurangan kawasan%		65-75	65-75	65-75	65-75	65-75	60-75	60-70	65-75
Bilangan selekoh		>5	>5	>5	>5	>5
Kekerasan		200-260	200-260	200-260	200-260	200-260	130-150	130-150	130-150
Organisasi		ferit (F)	ferit (F)	ferit (F)	ferit (F)	ferit (F)	Austenit (A)	Austenit (A)	Austenit (A)
Kemagnetan		Kemagnetan	Kemagnetan	Kemagnetan	Kemagnetan	Kemagnetan	Bukan magnet	Bukan magnet	Bukan magnet
Kemagnetan		Kemagnetan	Kemagnetan	Kemagnetan	Kemagnetan	Kemagnetan	Bukan magnet	Bukan magnet	Bukan magnet
