Tiub sinaran jenis U ialah peranti yang biasa digunakan yang direka untuk mengelakkan sentuhan langsung antara produk pembakaran bahan api dan bahan kerja, serta untuk melindungi elemen pemanasan daripada kakisan atmosfera relau. Pembakaran bahan api atau penukaran tenaga elektrik berlaku di dalam tiub keluli tahan haba, membolehkan haba dipancarkan melalui dinding tiub ke bahan kerja. Reka bentuk ini sangat memudahkan pemprosesan dan pengeluaran industri.
Tiub berseri kami direka untuk digunakan bukan sahaja dalam peralatan rawatan haba domestik tetapi juga sebagai komponen gantian untuk sistem rawatan haba yang diimport. Pada tahun 1998, barisan produk ini telah dianugerahkan Pingat Emas di Pameran Teknologi Kebangsaan.
Elemen pemanas (teras tiub) di dalam tiub berseri tersedia dalam beberapa konfigurasi: jenis sangkar, jenis luka jalur menegak dan jenis dawai rintangan luka lingkaran. Bahan dawai rintangan yang digunakan ialah aloi nikel-kromium (Ni-Cr) dan besi-kromium (Fe-Cr). Beban permukaan biasanya direka pada ≤1 W/cm², dengan penarafan kuasa tiub tunggal antara 3kW hingga 60kW. Suhu pengendalian elemen pemanas adalah dari 500°C hingga 1300°C.
Tiub pelindung luar dihasilkan dalam tiga jenis: tiub tuang emparan, tiub bergulung dan dikimpal, dan tiub lancar.
Dari segi hayat perkhidmatan:
Relau pelindapkejutan: ≥1 tahun
Relau pembajaan: ≥3 tahun
Tiub sinaran berapi gas: ≥2 tahun
Untuk bahan tiub lengan, sila rujuk jadual di bawah.
| Gred/Prestasi | 1Cr13Al4 | 0Cr25Als | OCr21Al₆ | 0Cr2₁Al₆Nb | 0Cr27Al₇NO₂ | Cr15Ni₆o | Cr2₀Ni₆o | Cr20Ni30 | |
| Komponen kimia utama% | Cr | 12-15 | 23-26 | 19-22 | 21.0-23.0 | 26.5-27.8 | 15-18 | 20-23 | 20 |
| AL | 4-6 | 4.5-6.5 | 5-7 | 5-7 | 6-7 | ||||
| Fe | Baki | Baki | Baki | Baki | Baki | Baki | Baki | ||
| Re | Jumlah yang Sesuai | Jumlah yang Sesuai | Jumlah yang Sesuai | Jumlah yang Sesuai | Jumlah yang Sesuai | Jumlah yang Sesuai | Jumlah yang Sesuai | Jumlah yang Sesuai | |
| Mo | 1.8-2.2 | ||||||||
| Nb | 0.5 | 0.5 | |||||||
| Ni | 58-62 | Baki | 28-32 | ||||||
| Suhu operasi maksimum komponen ℃ | 950 | 1250 | 1250 | 1350 | 1400 | 1100 | 1150 | 1100 | |
| Ketumpatan /cm³ | 7.4 | 7.1 | 7.1 | 7.1 | 7.1 | 8.2 | 8.4 | 7.9 | |
| Kerintangan Ωmm²/m | 1.25±0.05 | 1.42±0.05 | 1.42±0.05 | 1.42±0.05 | 1.53±0.05 | 1.13±0.05 | 1.14±0.05 | 1.04±0.05 | |
| Pekali suhu rintangan×10-51℃ | 15 | 5 | 5 | 5 | -1 | 14 | 8.5 | ||
| Takat Lebur ℃ | 1450 | 1500 | 1500 | 1500 | 1520 | 1390 | 1400 | 1390 | |
| Kekuatan Tegangan MPa | 588-735 | 637-784 | 637-784 | 637-784 | 686-784 | 637-784 | 637-784 | 637-784 | |
| Pemanjangan % | >14 | >12 | >12 | >12 | >12 | >20 | >20 | >20 | |
| Pengurangan kawasan% | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | 60-75 | 60-70 | 65-75 | |
| Bilangan selekoh | >5 | >5 | >5 | >5 | >5 | ||||
| Kekerasan | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 130-150 | 130-150 | 130-150 | |
| Organisasi | ferit (F) | ferit (F) | ferit (F) | ferit (F) | ferit (F) | Austenit (A) | Austenit (A) | Austenit (A) | |
| Kemagnetan | Kemagnetan | Kemagnetan | Kemagnetan | Kemagnetan | Kemagnetan | Bukan magnet | Bukan magnet | Bukan magnet | |
Tapak pengeluaran tiub sinaran
Tiub sinaran, pengesanan kecacatan
Produk Siap
Tiub sinaran berbentuk W

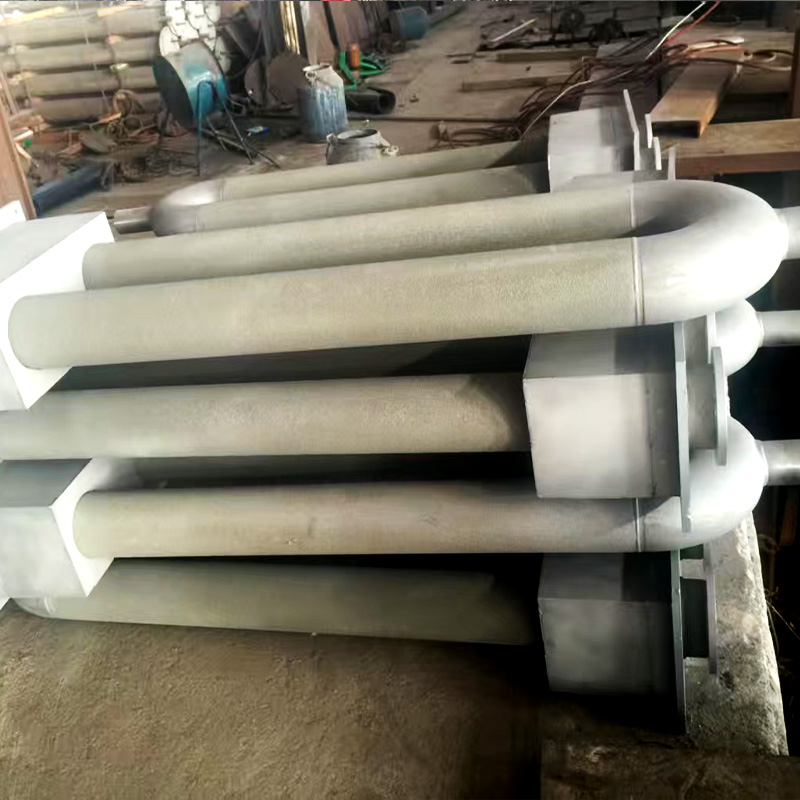

Tiub sinaran berbentuk U
siku
Di tapak tuangan paip
Ujian tekanan tiub sinaran
