Detailed Guide to Radiant Tubes: An Introduction

1. Gambaran keseluruhan

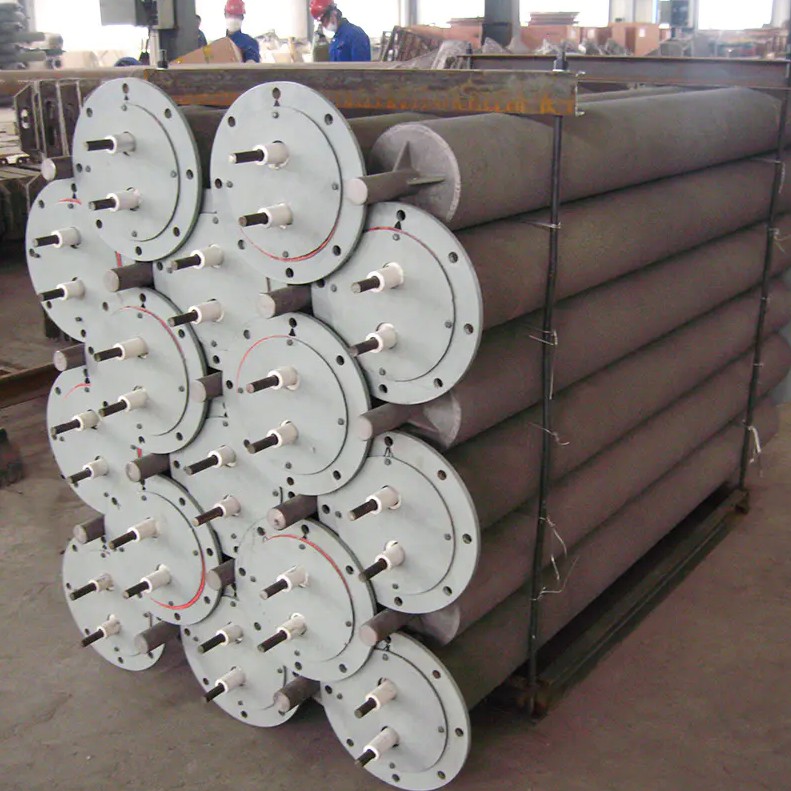

Tiub Sinaran ialah elemen pemanasan tidak langsung suhu tinggi yang biasa digunakan dalam relau industri dan proses rawatan haba. Ia terdiri daripada sumber pemanasan (seperti penunu gas atau elemen pemanas elektrik) yang disertakan dalam tiub pelindung, tahan haba, yang memancarkan haba ke bahagian dalam relau sambil melindungi sumber pemanasan daripada atmosfera yang menghakis.

Fungsi Utama
Pemindahan Haba: Terutamanya melalui sinaran (inframerah), dengan komponen-komponen kecil, membenarkan seragam permukaan.
Tiub melindungi sumber persekitaran daripada persekitaran yang menghakis atau mengoksida, memanjangkan jangka hayat elemen pemanas.

2. Jenis Tiub Radiant

Tiub sinaran berbeza-beza terutamanya dalam bentuk dan reka bentuk, setiap satu dioptimumkan untuk aplikasi tertentu dan ruang.

3. Pemilihan Bahan

Bahan tiub adalah penting untuk prestasi, terutamanya di bawah suhu tinggi dan atmosfera yang menghakis. Bahan dipilih berdasarkan rintangan suhu, rintangan kakisan, dan kekuatan mekanikal.

4. Spesifikasi Teknikal

Apabila tidak berseri, pembeli harus menilai spesifikasi utama berikut:

5. Pemasangan & Integrasi

Pemasangan yang betul adalah penting untuk keselamatan, kecekapan dan jangka hayat.

Komponen Teras

Pembakar (untuk tiub yang menggunakan gas): Menghasilkan gas pembakaran yang memanaskan tiub.

Pemantul: Arahkan tenaga pancar ke arah bahan kerja, meningkatkan kecekapan.

Kipas/Blower: Selalunya digunakan untuk mengedarkan gas melalui tiub dan mengeluarkannya dengan selamat.

Penebat (cth., bata api): Mengelilingi tiub untuk mengandungi haba dan melindungi dinding relau.

Petua Pemasangan

Benarkan Pengembangan Terma: Gunakan sambungan fleksibel atau pengembangan untuk menampung pertumbuhan akibat suhu.

Pastikan Pembersihan yang Betul: Kekalkan jarang disyorkan daripada komponen lain untuk mengelakkan terlalu panas.

Sambungan Kedap: Semua sambungan mestilah kedap gas untuk tiub yang menggunakan gas untuk mengelakkan kebocoran dan memastikan keselamatan.

Gunakan Pemasangan yang Sesuai: Selamatkan tiub menggunakan kurungan atau penyokong yang boleh menampung berat dan tekanan haba.

6. Penyelenggaraan & Keselamatan

Pemeriksaan Rutin

Pemeriksaan Visual: Cari keretakan, kakisan atau ubah bentuk pada permukaan tiub.

Ujian Tekanan: Untuk tiub yang menggunakan gas, uji kebocoran secara kerap menggunakan tolok tekanan.

Pemantauan Suhu: Gunakan termokopel untuk memastikan tiub tidak melebihi suhu terkadarnya.

Isu & Penyelesaian Biasa

7. Panduan Membeli

Apabila membeli tiub berseri, pertimbangkan kriteria berikut untuk memastikan anda memilih produk yang sesuai untuk permohonan anda:

Keperluan Permohonan: Tentukan proses (cth., penyepuhlindapan, pengkarburan, pengeringan) dan julat suhu yang diperlukan.

Saiz & Susun Atur Relau: Pilih jenis tiub (Lurus, U, W, dsb.) yang sesuai dalam kekangan fizikal relau anda.

Keserasian Suasana: Pastikan bahan tiub boleh menahan suasana relau (mengoksidakan, mengurangkan, neutral).

Sumber Tenaga: Tentukan antara penggunaan gas (suhu lebih tinggi, kos operasi lebih rendah) atau elektrik (kawalan tepat, tiada gas pembakaran) berdasarkan ketersediaan dan kos.

Pematuhan Kawal Selia: Sahkan bahawa tiub dan penunu yang berkaitan memenuhi piawaian keselamatan dan pelepasan tempatan (cth., had NOx untuk penunu gas).

8. Konsep dan Inovasi Reka Bentuk Termaju

Reka bentuk tiub berseri moden menggabungkan ciri-ciri canggih untuk meningkatkan prestasi, mengurangkan penggunaan tenaga dan meningkatkan ketahanan. Inovasi berikut adalah lazim dalam industri:

A. Pembakar Regeneratif dengan Perisai Gas

Konsep: Penunu regeneratif memanaskan udara pembakaran menggunakan gas ekzos relau sendiri, menghasilkan suhu yang lebih tinggi. Walau bagaimanapun, ini boleh menyebabkan berlebihan dinding tiub.

Inovasi: Pengenalan perisai gas—aliran gas lengai atau disejukkan (selalunya sebahagian daripada hasil pembakaran) yang mengalir bersebelahan dengan dinding tiub. Perisai ini melindungi tiub daripada bahagian nyalain yang paling panas, mengagihkan haba dengan lebih sekata dan mengelakkan terlalu panas setempat.

Faedah: Membenarkan penggunaan dinding yang lebih nipis sambil mengekalkan hayat tiub, dan mengurangkan pembentukan nitrogen oksida (NOx) dengan menyederhanakan suhu nyalaan.

B. Binaan Kimpalan Lingkaran

Konsep: Tiub dikimpal tradisional mungkin mempunyai sifat tidak simetri kerana arah kimpalan.

Inovasi: Kimpalan lingkaran mencipta tiub simetri di mana sifat seragam di sekeliling lilitan. Reka bentuk ini juga meminimumkan herotan semasa panas.

Faedah: Meningkatkan kestabilan mekanikal dan keseragaman pemindahan haba, terutamanya penting untuk proses rawatan berketepatan tinggi.

C. Reflektor Bersepadu dan Konfigurasi Berbilang Tiub

Konsep: Untuk memaksimumkan kecekapan sinaran, tiub boleh disusun dalam konfigurasi yang memantulkan dan menumpukan haba.

Pelaksanaan:
Tiub W-Type: Menampilkan pelbagai selekoh yang meningkatkan luas permukaan dalam jejak yang padat, sesuai untuk zon pemanasan yang besar.

Pemantul: Permukaan pemantul yang diletakkan secara strategik (selalunya diperbuat daripada aloi suhu tinggi) sinaran terus ke arah bahan kerja, mengurangkan kehilangan haba pada dinding relau.

Himpunan Berbilang Tiub: Dalam relau berkapasiti tinggi, berbilang tiub bersama manifold dikongsi, aliran mengimbangi dan suhu merentas kawasan yang luas.

D. Aloi Berdinding Nipis, Suhu Tinggi

Bahan: Aloi lanjutan (cth., Kanthal, Fe-Cr-Al) dengan dinding nipis (serendah 3/8") memberikan rintangan pengoksidaan yang unggul sambil mengurangkan jisim haba.

Faedah: Masa pemanasan relau yang lebih cepat dan penggunaan tenaga yang berkurangan, kerana lebih sedikit bahan yang perlu digunakan sebelum mencapai suhu sasaran.

9. Analisis Perbandingan: Tiub Sinaran lwn Teknologi Pemanasan Alternatif

Pembeli sering menilai tiub berseri terhadap kaedah pemanasan lain. Di bawah ialah gambaran keseluruhan perbandingan:

10. Kajian Kes: Aplikasi Dunia Sebenar

Kajian Kes 1: Rawatan Haba Jalur Berterusan

Cabaran: Mengekalkan suhu seragam merentasi jalur keluli yang bergerak sambil mengekalkan suasana yang bersih.

Penyelesaian: Pelaksanaan Tiub Sinaran Jenis U dengan penunu regeneratif dan perisai gas. Geometri tiub ciptaan reka bentuk padat yang dengan ketinggian terhad relau, manakala perisai melindungi tiub daripada pancang api, memanjangkan hayatnya.

Hasil: Mencapai pengurangan 15% dalam penggunaan bahan api dan peningkatan 20% dalam jangka hayat tiub disebabkan oleh perisai pelindung dan bahan aloi berkualiti tinggi.

Kajian Kes 2: Penyepuhlindapan Suhu Tinggi

Cabaran: Mencapai suhu melebihi 1200°C untuk penyepuhlindapan aloi tanpa menjejaskan integriti tiub.

Penyelesaian: Penggunaan Tiub Sinaran Aloi Berasaskan Nikel dengan reka bentuk dinding nipis dan kimpalan lingkaran. Aloi suhu tinggi menentang pengoksidaan, dan dinding nipis mengurangkan inersia haba, membolehkan peningkatan suhu yang cepat.

Hasil: Mengurangkan masa pemanasan sebanyak 30% dan menghapuskan insiden keretakan tiub dalam tempoh operasi 3 tahun.

11. Panduan Penyelesaian Masalah

12. Piawaian dan Pematuhan Industri

Apabila menentukan atau membeli secara berseri, pastikan pematuhan dengan piawaian yang berkaitan untuk menjamin kualiti, keselamatan dan kebolehoperasian:

13. Senarai Semak Perolehan untuk Tiub Radiant

Sebelum memuktamadkan pembelian, gunakan senarai semak ini untuk memastikan semua faktor kritikal yang ditangani:

1. Tentukan Keperluan Proses

Julat suhu sasaran (°C/°F)

Fluks haba yang diperlukan (kW/m²)

Suasana relau (pengoksidaan, neutral, pengurangan)

2.Pilih Geometri Tiub

Pilih antara Straight, U-Type, W-Type atau P-Type berdasarkan ruang relau dan keseragaman zon pemanasan.

3.Nyatakan Gred Bahan

Tentukan sama ada keluli tahan karat standard mencukupi atau jika aloi nikel tinggi diperlukan untuk persekitaran yang menghakis.

4.Sahkan Keserasian Dimensi

Sahkan diameter luar, ketebalan dinding dan kelegaan minimum (biasanya ≥ 75 mm dari dinding) untuk menampung pengembangan haba.

5.Menilai Keserasian Pembakar

Pastikan reka bentuk salur masuk tiub sepadan dengan penunu yang dimaksudkan (regeneratif vs api langsung) dan tekanan gas dipenuhi.

6. Minta Dokumentasi Teknikal

Dapatkan sijil bahan, log rawatan haba dan sijil pematuhan (ASTM, DIN, ISO).

7.Pelan untuk Pemasangan dan Penyelenggaraan

Sahkan bahawa pembekal menyediakan garis panduan pemasangan dan alat ganti sedia tersedia untuk jenis tiub yang dipilih.

14. Senarai Semakan Penilaian Pembekal

Apabila mendapatkan sumber tiub berseri, penilaian yang sistematik memastikan kebolehpercayaan, pematuhan dan nilai untuk wang:

15. Amalan Terbaik Pemasangan dan Protokol Keselamatan

Pemasangan yang betul adalah penting untuk prestasi, jangka hayat dan keselamatan. Ikuti garis panduan ini:

1. Pembersihan dan Sokongan

Jarak Dinding/Lantai: Kekalkan kelegaan minimum 1.2×diameter tiub (d) dari dinding dan lantai relau untuk suhu melebihi 600°C, dan ≥100mm untuk suhu yang lebih rendah dengan aliran udara yang tinggi.

Jarak Tiub: Jarak tengah-ke-tengah hendaklah ≥2.5×d untuk mengelakkan gangguan sinaran dan memastikan pemanasan seragam.

Penyangkut Sokongan: Letakkan penyangkut tiub tidak lebih daripada 4in (10cm) daripada unit penunu, dan gunakan cangkuk S untuk penggantungan selamat.

2. Pemasangan Bebibir dan Pengedap

Spesifikasi Tork: Sapukan tork seragam pada bolt bebibir (biasanya 15‑20Nm) untuk mengelakkan mampatan tidak sekata yang boleh menyebabkan kebocoran.

Integriti Pengedap: Gunakan gasket silikon atau grafit suhu tinggi. Sahkan bahawa tetingkap pemerhatian nyalaan menghadap ke bawah untuk mengelakkan kesan nyalaan langsung pada pintu masuk tiub.

3. Cek Pra-Pentauliahan

Pemeriksaan Penderia Kejutan: Pastikan penderia hentakan pada pembungkusan adalah semasa penerimaan, menunjukkan bahawa tidak rosak semasa pengangkutan.

Pengimejan Terma: Lakukan imbasan inframerah selepas pemanasan awal untuk mengenal pasti titik panas atau corak sinaran tidak sekata.

4. Langkah-langkah Keselamatan

Pelega Tekanan: Pasang injap pelega tekanan pada saluran gas untuk melindungi daripada tekanan berlebihan.

Pengudaraan: Pastikan pengudaraan yang mencukupi untuk gas pembakaran, terutamanya apabila menggunakan penunu NOx rendah yang mungkin menghasilkan tahap CO yang lebih tinggi jika tidak dilaraskan dengan betul.

16. Perancangan Penyelenggaraan dan Pengurusan Kitaran Hayat

Penyelenggaraan strategi yang proaktif memanjangkan hayat tiub dan meminimumkan masa yang tidak dijangka:

Pilihan Akhir Hayat:

Pembaikan: Sesetengah tiub nikel tinggi boleh disalut semula dengan lapisan pelindung (cth., Al₂O₃) untuk memanjangkan hayat perkhidmatan.

Penuangan Semula: Untuk tiub aloi, pertimbangkan untuk menghantar bahan ke faundri untuk mencairkan semula dan menuang ke dalam tiub baharu, yang boleh menjadi lebih mampan daripada membeli stok baharu.

17. Penyelesaian Masalah dan Diagnostik Lanjutan

Walaupun dengan reka bentuk yang teliti, isu operasi boleh timbul. Bahagian ini menyediakan pendekatan sistematik untuk mendiagnosis masalah biasa, menggunakan kedua-dua pemerhatian empirikal dan analisis kuantitatif.

A. Carta Aliran Diagnostik untuk Isu Biasa

B. Analisis Punca Kuantitatif

Apabila kegagalan berlaku, gunakan model kuantitatif mudah untuk menerima sumbangan setiap faktor:

α (Faktor Terma): Meningkat dengan perubahan suhu yang cepat (ΔT/Δt). Gunakan data daripada termokopel untuk mengira kadar tanjakan.
β (Faktor Kimia): Berkorelasi dengan tahap kekotoran bahan api (cth., ppm H₂S). Dapatkan laporan analisis bahan api.
γ (Faktor Mekanikal): Berkaitan dengan kendur tiub (sisihan mm) dan halaju gas (m/s). Ukur menggunakan alat penjajaran laser dan meter aliran.

18. Soalan Lazim (FAQ)

S1: Kemahiran tiub sinaran berbeza daripada penunu relau tradisional?
Tiub sinaran menutup sumber pemanasan dalam tiub pelindung, membolehkan pemanasan tidak langsung. Ini melindungi elemen pemanasan daripada atmosfera yang menghakis dan membolehkan pengagihan haba yang lebih seragam berbanding dengan penunu api langsung.

S2: Bolehkah tiub sinaran digunakan untuk pemanasan dan penyejukan?
Tidak, sebenarnya direka khusus untuk aplikasi pemanasan. Proses penyejukan biasanya menggunakan teknologi yang berbeza seperti jaket air atau sistem penyejukan udara.

S3: Apakah jangka hayat tipikal tiub berseri?
Jangka hayat berbeza-beza berdasarkan bahan dan keadaan operasi tetapi secara amnya berkisar antara 5 hingga 15 tahun. Penyelenggaraan yang betul dan mendedahkan pendedahan kepada suhu melebihi penarafan tiub boleh memanjangkan hayat perkhidmatannya.

S4: Adakah terdapat sebarang kebimbangan keselamatan khusus dengan sebarang masalah?
ya. Untuk tiub yang menggunakan gas, pastikan pengudaraan dan ekzos gas pembakaran yang betul. Untuk semua perkara, elakkan sentuhan langsung dengan permukaan panas dan gunakan peralatan pelindung semasa pemasangan dan penyelenggaraan.

19. Senarai Semak Rujukan Pantas
