Bagaimana Pemanas Tiub Radiant Berfungsi? Panduan Teknikal Lengkap untuk Pembeli

Pemanas tiub berseri ialah sistem pemanasan dalam rangka gas yang menghasilkan kehangatan dengan membakar bahan api di dalam tiub logam tertutup dan memancarkan tenaga terus ke objek, orang dan lantai di bawahnya. Tidak seperti pemanas unit udara paksa, yang memanaskan keseluruhan isipadu udara sesebuah bangunan, pemanas tiub sinaran memancarkan gelombang inframerah yang bergerak dalam garis lurus sehingga mencapai permukaan pepejal. Lantai, mesin dan penghuninya menyerap sinaran itu dan memastikan kehangatan kembali ke persekitaran mereka. Bagi jurutera loji dan kemudahan pengurus, hasil praktikal ialah tindak balas keselesaan yang lebih pantas, penggunaan bahan api yang lebih rendah dan suhu paras lantai yang lebih konsisten di bangunan perindustrian yang besar.

Bagaimana Pemanas Tiub Radiant Menukarkan Bahan Api kepada Haba

Urutan operasi lengkap pemanas tiub berseri boleh dikurangkan kepada empat peringkat yang jelas.

1. Penunu mencampurkan gas asli atau propana dengan jumlah udara panas terkawal dan menyalakan campuran.
2. Nyalaan dan gas panas bergerak melalui keluli panjang atau tiub aloi tahan haba, secara beransur-ansur memanaskan dinding tiub dari dalam.
3. Permukaan luar tiub mencapai suhu kira-kira 800°F hingga 1000°F dan mula menerima sinaran inframerah.
4. Tenaga inframerah bergerak melalui udara tanpa memanaskannya, mengenai lantai dan peralatan, dan memanaskan permukaan tersebut secara langsung.

Peringkat akhir itu ialah ciri penentu pemanasan berseri. Pemanas perolakan bergantung pada udara hangat yang naik ke arah bumbung, berstrata dalam lapisan dan meninggalkan zon sejuk berhampiran dok pemuatan atau meja kerja. Tiub sinaran memintas masalah itu dengan menghantar tenaga terus ke zon yang diduduki. Udara dipanaskan hanya selepas lantai dan peralatan mengeluarkan semula haba yang disimpan. Ini membolehkan termostat ditetapkan beberapa darjah lebih rendah untuk keselesaan yang sama, itulah sebabnya banyak pemasangan menunjukkan penjimatan bahan api sebanyak 25 hingga 40 peratus berbanding dengan sistem udara paksa.

Penjimatan yang ditunjukkan di atas adalah julat biasa yang ditunjukkan dalam pemasangan industri dan bukannya nilai terjamin. Hasil sebenar bergantung pada ketinggian siling, keadaan draf, tahap penebat dan kekerapan pintu pemuatan dibuka. Bangunan dengan siling tinggi dan isipadu udara yang bertindak balas terhadap cuaca berseri kerana tidak perlu memanaskan udara yang hanya akan terkumpul berhampiran bumbung. dengan bukaan pintu yang kerap juga mendapat manfaat, kerana tenaga pancaran mewujudkan semula kehangatan paras lantai dengan cepat selepas udara sejuk menyerbu masuk. Sistem udara paksa akan menghabiskan lebih lama memanaskan keseluruhan isipadu udara dalaman selepas setiap pintu masuk. Ciri-ciri operasi ini menjadikan pendekatan berseri terutamanya menarik dalam persekitaran logistik dan pengeluaran di mana kebocoran udara dan ketinggian bangunan berfungsi melawan kebiasaan. Untuk kemudahan yang juga memerlukan haba proses atau komponen relau, teknologi aloi tahan haba yang sama yang terdapat dalam tiub berseri digunakan di seluruh peralatan berkaitan, itulah sebabnya ramai pembeli bermula dengan panduan terperinci kepada asas tiub berseri sebelum menulis spesifikasi mereka.

Komponen Utama Pemanas Tiub Radiant

Sistem pemanasan tiub berseri biasa dibina daripada sebilangan kecil komponen yang teguh. Memahami setiap satu membantu dengan menentukan unit yang betul dan mendiagnosis masalah kemudian.

Pembakar dan Sistem Kawalan

Pembakar adalah jantung sistem. Ia menarik udara primer, mencampurkannya dengan gas asli atau propana pada nisbah terkawal, dan menyalakan campuran dalam tiub penunu. Sistem kawalan termasuk injap gas, modul pencucuhan, penderia nyalaan dan termostat atau antara muka pengurusan bangunan. Pembakar boleh beroperasi dalam satu peringkat, dua peringkat atau mod modulasi. Pembakar dua peringkat dan modulasi meningkatkan kecekapan dengan mengurangkan input bahan api apabila ruang tidak memerlukan output penuh.

Tiub Sinaran dan Pemantul

Tiub berseri itu sendiri dihasilkan daripada keluli tahan haba atau keluli tahan karat aloi tinggi dalam geometri lurus, berbentuk U atau berbentuk W. Gas pembakaran bergerak melalui tiub dan menaikkan suhu permukaannya ke titik di mana pelepasan inframerah bermula. Reflektor aluminium yang digilap diletakkan di atas tiub untuk mengalihkan sinaran ke atas ke arah lantai di bawah, menumpukan haba di tempat orang bekerja. Reflektor juga melindungi struktur bumbung daripada pendedahan haba sinaran yang berlebihan.

Sistem Ekzos dan Vakum

Selepas gas pembakaran melalui tiub sinaran, ia masih mengandungi haba yang boleh digunakan dan mesti dialihkan dengan selamat. Dalam reka bentuk vakum atau tekanan negatif, draf teraruh menarik produk pembakaran melalui sistem tiub dan serombong. Dalam reka bentuk tekanan positif, tekanan penunu menolak gas melalui tiub. Sistem tarik adalah lebih biasa kerana ia menghapuskan sebarang kemungkinan gas bocor ke dalam ruang yang diduduki melalui sambungan yang rosak.

Metalurgi tiub sinaran adalah faktor utama dalam kehidupan sistem. Tiub yang beroperasi melebihi 900°F mengalami pengoksidaan beransur-ansur dan kelesuan haba, jadi aloi tahan haba tuangan dan keluli aloi tinggi tuangan secara emparan lebih diutamakan untuk perkhidmatan yang lebih lama. Tiub sinaran juga digunakan dalam relau industri dan talian rawatan haba, di mana ia memisahkan suasana pembakaran daripada suasana proses dan memberikan pengalaman haba yang sekata. Pengeluar lekapan merawat haba dan komponen relau pengetahuan bahan yang sama apabila menghasilkan sinaran, dan kebanyakannya menggunakannya pilihan produk tiub berseri tersedia dalam gred aloi yang dipadankan untuk tugas berterusan.

Konfigurasi Tiub Sinaran dan Keluaran Haba

Bentuk tiub sinaran menentukan berapa banyak luas permukaan yang sesuai dengan ruang siling tertentu. Tiga konfigurasi standard menguasai pasaran, dan setiap satu mempunyai keseimbangan kos, output dan liputan yang berbeza.

An Tiub sinaran berbentuk I ialah susun atur yang paling mudah, pada asasnya paip lurus yang dipasang secara mendatar pada sudut yang sedikit. Ia sesuai dengan bengkel yang lebih kecil dan ruang yang lebih sempit di mana zon pemanasan padat adalah mencukupi. Susun atur lurus menurunkan penurunan tekanan rendah dan panjang tiub pendek, jadi kipas penunu tidak berfungsi. Oleh kerana keluaran haba rendah, unit berbentuk I juga merupakan pilihan yang paling menjimatkan untuk zon lebih hangat.

Pemborong Tiub Radiant Berbentuk-I, Syarikat Pengeksport Jiangsu Huaye Technology Co., Ltd ialah pengeluar tiub sinaran berbentuk I China dan syarikat pengeksport tiub sinaran berbentuk I, Kami adat dan... Lihat Produk →

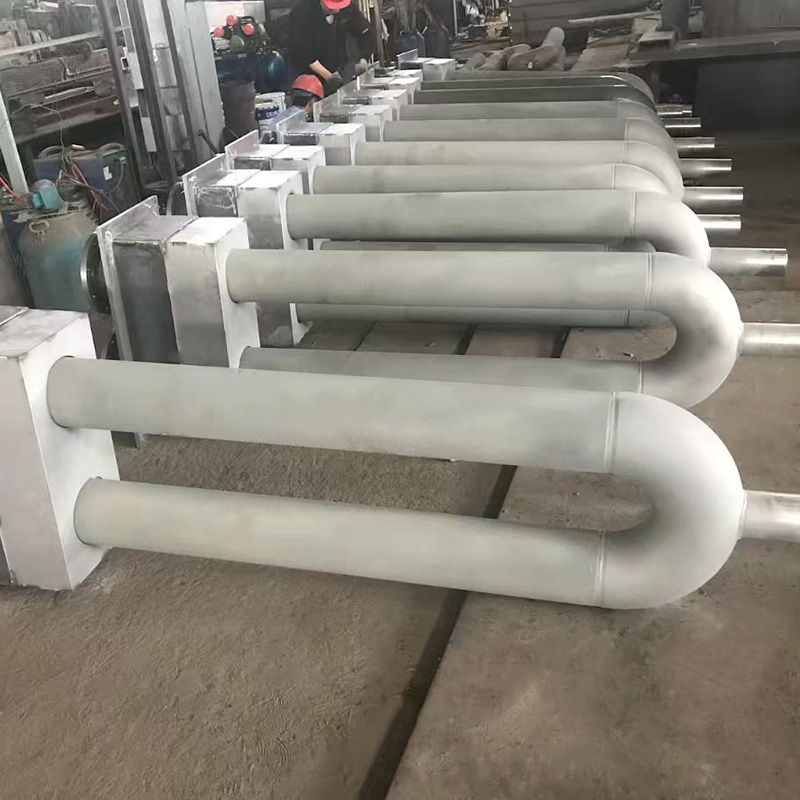

A Tiub sinaran berbentuk U menggandakan permukaan pelepas haba dalam lebih kurang jejak mendatar yang sama. Selekoh kembali pada satu hujung menghantar gas pembakaran kembali melalui kaki kedua, yang bermaksud panjang siling yang diliputi oleh pemanas adalah lebih kurang sama dengan panjang tiub fizikalnya. Konfigurasi ini digunakan secara meluas dalam gudang bersaiz sederhana, kedai pembaikan dan sel pengeluaran. Luas permukaan tambahan meningkatkan kedua-dua jumlah keluaran dan kecekapan berbanding dengan tiub lurus dengan panjang keseluruhan yang serupa.

Pemborong Tiub Radiant Berbentuk U Borong, Syarikat Pengeksport Jiangsu Huaye Technology Co., Ltd ialah pengeluar tiub sinaran berbentuk U China dan syarikat pengeksport tiub sinaran berbentuk U, Kami adat dan... Lihat Produk →

A Tiub sinaran berbentuk W adalah pilihan keluaran tertinggi. Ia menyediakan empat laluan selari permukaan tiub untuk penunu yang diletakkan pada satu hujung. Reka bentuk ini dipilih untuk kawasan lantai terbuka yang besar seperti hangar pesawat, pusat pengedaran dan dewan fabrikasi besar. Walaupun ia memberikan haba paling banyak, konfigurasi W juga memerlukan kelegaan yang lebih besar dan jarak sokongan yang lebih berhati-hati untuk mengendalikan pembangunan istilah.

Pemborong Tiub Radiant W-Type Borong, Syarikat Pengeksport Jiangsu Huaye Technology Co., Ltd ialah pengeluar tiub sinar W-jenis China dan syarikat pengeksport tiub sinar W-jenis, Kami adat dan keseluruhan... Lihat Produk →

Nilai keluaran di atas adalah menunjukkan pemanas tiub sinaran gas biasa dan bukannya mutlak. Penarafan sebenar bergantung pada kapasiti penunu, diameter tiub dan ketebalan aloi dinding tiub. Tiub yang lebih panjang meningkatkan jumlah permukaan tetapi juga meningkatkan penurunan tekanan gas pembakaran, jadi penunu mesti dipadankan dengan tiub geometri. Memilih konfigurasi yang terlalu besar untuk ruang membawa kepada kayuhan yang singkat dan keselesaan yang lemah, manakala unit yang bersaiz kecil akan berjalan secara berterusan dan menggunakan lebih banyak bahan api daripada yang diperlukan. Sistem yang dipadankan dengan betul memberikan sinaran yang stabil tanpa draf atau bunyi yang dikaitkan dengan udara berkelajuan tinggi.

Taburan Haba Sinaran dan Profil Keselesaan

Cara haba diagihkan merentasi satah lantai adalah salah satu hujah yang paling kuat untuk pemanas tiub berseri. Kerana tenaga inframerah bergerak sehingga ia menyentuh permukaan, lantai itu sendiri menjadi radiator suhu rendah yang menyentuh kehangatan kembali ke atas. Ini menghasilkan profil suhu yang sangat berbeza daripada sistem udara panas.

Suhu permukaan sepanjang tiub sinaran tidak seragam. Berhampiran hujung penunu, logam naik dengan cepat ke suhu puncak kerana nyalaan dan gas paling panas pada ketika itu. Bergerak ke arah hujung ekzos, gas melepaskan haba ke dinding tiub, jadi suhu permukaan secara beransur-ansur menurun. Tiub yang direka dengan baik mengekalkan perbezaan suhu tidak melebihi 20 hingga 25 peratus antara hujung penunu dan hujung serombong. Walaupun begitu, suhu purata di seluruh dunia menentukan berapa banyak tenaga inframerah dihantar ke angkasa.

Kenaikan dan penurunan suhu yang lancar adalah penting untuk keselesaan dan hayat peralatan. Jika tiub memuncak terlalu mendadak dan kemudian jatuh dengan cepat, lantai betul-betul di bawah hujung penunu menerima lebih banyak sinaran daripada teluk yang lain, mewujudkan bintik-bintik panas dan zon sejuk. Profil yang lebih bermakna bermakna pemantul boleh mengedarkan sinaran dengan lebih seragam ke seluruh kawasan lantai yang diduduki. Pemilihan bahan juga mempengaruhi lengkung, kerana tiub aloi tinggi dengan kekonduksian istilah yang baik menyebarkan haba sepanjang panjangnya lebih sekata daripada tiub yang diperbuat daripada keluli gred rendah. Itulah salah satu sebab mengapa pembeli industri menentukan tiub aloi suhu tinggi yang diperakui untuk jangka hayat yang panjang dan output yang konsisten.

Pemanas Tiub Bercahaya lwn. Unit Pemanas di Ruang Besar

Pengurus kemudahan sering membandingkan pemanas tiub berseri dengan pemanas unit konvensional apabila meningkatkan peningkatan. Kedua-dua sistem mempunyai kegunaan yang sah, tetapi fizik penghantaran haba sesuai untuk keadaan yang sangat berbeza. Cara terpantas untuk merangka keputusan adalah dengan melihat taburan suhu yang dihasilkan oleh setiap sistem dalam bangunan tinggi.

Perbandingan radar di atas menjaringkan kedua-dua pendekatan pada lima kriteria praktikal. Pemanas tiub berseri markah yang lebih tinggi pada kecekapan dan keselesaan kerana ia menghantar haba terus ke paras lantai dan bukannya menolaknya ke arah bumbung. Keseragaman suhu juga lebih baik, kerana lantai bertindak sebagai radiator sekunder yang meratakan haba di seluruh ruang. Pemanas unit berada di hadapan sedikit hanya pada kesunyian dan akses penyelenggaraan ruang yang kecil, kerana unit kipas bersalur atau kipas baling mempunyai sedikit kebimbangan jangka panjang dengan keletihan bahan tiub.

Isu sebenar dengan unit pemanas di kemudahan tinggi ialah stratifikasi. Udara panas naik dan berkumpul di kawasan kekuda, di mana ia tidak mempunyai nilai berguna, manakala lantai kekal sejuk dan berangin. Itulah sebabnya jurang prestasi praktikal semakin melebar apabila ketinggian siling meningkat. Sistem tiub berseri tidak perlu menolak udara panas ke bawah; ia hanya mengeluarkan sinaran yang hinggap di lantai dan penghuni. Untuk bangunan dengan siling melebihi 15 kaki, yang merangkumi kebanyakan gudang dan loji perindustrian, tenaga yang hilang kepada stratifikasi dalam sistem pemanas unit boleh menjadi besar.

Pertimbangan Pemilihan, Pemasangan dan Penyelenggaraan

Memilih pemanas tiub berseri yang betul-betul bermula dengan pengiraan beban haba, bukan peraturan biasa. Pengiraan mesti mengambil kira sampul bangunan, penebat, perubahan udara, kekerapan pembukaan pintu dan sumber dalaman daripada mesin atau peralatan proses. Hasilnya menentukan keluaran BTU/jam yang diperlukan dan bilangan zon suhu. Ketinggian siling dan kelegaan pelekap kemudian menentukan konfigurasi tiub, kerana pemantul dan permukaan tiub mesti disimpan pada jarak yang selamat daripada bahan mudah terbakar.

Kualiti pemasangan mempunyai kesan langsung ke atas kecekapan sinaran. Tiub mesti cerun sedikit ke atas ke arah hujung ekzos supaya gas kondensat dan mengalir ke arah yang betul. Penyangkut sokongan mesti menyokong tiub mengembang dan mengecut semasa ia memanas dan menyejukkan. Reflektor harus dikekalkan pada sudut yang betul dan sentiasa bersih supaya sinaran diarahkan kepada zon sasaran dan bukannya berselerak. Reflektor yang tidak sejajar boleh mengurangkan haba yang sampai ke lantai dengan jidar yang ketara.

Penyelenggaraan adalah mudah tetapi penting. Penunu perlu diperiksa setiap musim untuk membentuk karbon dan ciri-ciri yang betul. Permukaan tiub hendaklah diperiksa sama ada meledingkan, perubahan warna setempat atau retak, terutamanya berhampiran hujung penunu di mana tegaskan haba paling tinggi. Kipas ekzos dan perangkap longkang juga memerlukan perhatian, kerana saluran kondensat yang tersumbat boleh menutup keseluruhan pemanas. Kebanyakan pengeluar menerbitkan jadual penyelenggaraan yang jelas, dan mengikutinya melindungi waranti dan memanjangkan hayat perkhidmatan sepanjang hayat.

Apabila projek itu melibatkan menggantikan sistem penyediaan ada atau mengembangkan ke bangunan baharu, adalah wajar melibatkan pembekal peralatan pada awal reka bentuk. Pembekal yang juga mengeluarkan tiub berseri boleh memberikan panduan praktikal tentang gred bahan, ketebalan dinding tiub dan padanan penunu. Untuk melihat profil bangunan tertentu dengan jurutera metalurgi, hubungi pasukan kejuruteraan kami dengan pelan lantai dan keadaan operasi.

Bottom Line pada Kecekapan Pemanas Tiub Radiant

Pemanas tiub sinaran berfungsi dengan membakar gas di dalam tiub logam tertutup, memanaskan tiub itu ke titik pancaran inframerah, dan menghantar sinaran terus ke lantai, peralatan dan manusia. Prinsipnya mudah, tetapi keputusan kejuruteraan sekitar konfigurasi tiub, gred aloi dan kawalan penunu menentukan seberapa cekap tenaga digunakan dalam amalan.

Untuk ruang besar dengan siling tinggi, pemanas tiub berseri memberikan kelebihan yang boleh diukur dalam keselesaan dan penjimatan bahan api. Struktur bangunan itu sendiri menjadi sebahagian daripada sistem pemanasan, menyerap sinaran dan melepaskannya perlahan-lahan dan bukannya kehilangan udara panas ke lompang bumbung. Memadankan konfigurasi tiub dengan beban haba, memasang sistem dengan penjajaran yang betul dan mengekalkan penunu dan permukaan tiub akan memastikan sistem berjalan dengan cekap untuk musim panas.
