Bagaimana anda memasang tiub berseri?

Memasang a Tiub Sinaran melibatkan empat peringkat teras dengan betul: menjajarkan pemasangan tiub dengan tepat dengan sambungan penunu dan recuperator, memasang sokongan pada selang masa yang betul untuk menampung haba, menutup semua sambungan untuk mengelakkan kebocoran gas pembakaran, dan menjalankan ujian suhu rendah sebelum membawa sistem ke suhu operasi penuh. Jarak sokongan yang tidak betul adalah salah satu punca paling biasa bagi tiub sinaran pramatang kendur dan retak , memandangkan tiub yang memanaskan hingga beberapa ratus darjah Celsius semasa operasi mengembang dengan ketara sepanjang panjangnya dan memerlukan sokongan diposisikan untuk membolehkan pergerakan itu tanpa meletakkan tekanan pada dinding tiub.

Melangkau larian ujian suhu rendah sebelum operasi penuh adalah satu lagi kesilapan yang kerap, kerana menaikkan tiub berseri terus ke suhu penuh tanpa kitaran pemanasan secara beransur-ansur boleh menyebabkan kejutan haba yang membawa kepada keretakan awal, terutamanya pada bahagian tiub aloi tuang yang memerlukan suhu terkawal untuk mengelakkan tekanan haba yang tidak sekata.

Penyediaan dan Pemeriksaan Pra-Pemasangan

Sebelum mana-mana tiub dipasang ke dalam struktur relau, pemeriksaan menyeluruh kedua-dua pemasangan tiub dan persekitaran pemasangan membantu menangkap isu-isu yang berpotensi yang akan menjadi lebih sukar untuk menyelesaikan sebaik pemasangan sedang dijalankan.

Pemeriksaan prapemasangan utama

• Periksa permukaan tiub untuk kerosakan penghantaran, pemulihan atau kecacatan tuangan sebelum dipasang
• Sahkan dimensi pembukaan sepadan dengan spesifikasi pemasangan tiub
• Sahkan titik sambungan penunu dan recuperator sejajar dengan lokasi pemasangan tiub yang direka bentuk
• Semak bahawa semua perkakasan pelekap dan gasket yang disertakan dengan pemasangan tiub diambil kira-kira

Mendapat kecacatan semasa pemeriksaan prapemasangan mengelakkan kos dan masa henti yang jauh lebih besar yang berkaitan dengan penemuan tiub retak atau tidak sejajar selepas relau telah dinyalakan buat kali pertama.

Kedudukan dan Penjajaran Dalam Relau

Penjajaran yang tepat semasa pemasangan secara langsung mempengaruhi kepanasan tiub dan sejauh mana ia bersambung dengan sambungan penunu dan ekzos. Malah penjajaran kecil boleh menghasilkan aliran gas pembakaran yang tidak sekata, yang membawa kepada titik panas yang memendekkan hayat tiub.

Langkah penjajaran semasa pemasangan

1. Letakkan tiub melalui bukaan dinding relau, pandu dengan berhati-hati untuk mengelakkan sentuhan dengan tepi refraktori
2. Pusatkan tiub dalam kolar pelekap untuk mengekalkan kelegaan sekata pada semua sisi
3. Sahkan bebibir pelekap penunu menjajar tepat dengan sambungan masuk tiub
4. Periksa tahap dan kelurusan sepanjang laras mendatar atau menegak tiub, bergantung pada konfigurasi relau

Sambungan penunu yang tidak sejajar ialah punca biasa pemanasan lampau setempat pada salur masuk tiub, memandangkan gas pembakaran yang masuk ke luar menyebabkan kesan nyalaan yang tidak sekata pada dinding tiub dan bukannya mengagihkan haba secara sekata di sepanjang laluan aliran yang dimaksudkan.

Jarak Sokongan dan Elaun Pengembangan Terma

Tiub sinaran mengembang dengan ketara apabila ia memanaskan daripada suhu ambien kepada suhu operasi penuh, kadangkala mencapai suhu melebihi 900 darjah Celsius bergantung pada aplikasi relau. Sokongan mesti dijarakkan dan direka bentuk untuk menampung pengembangan ini tanpa menyekat pergerakan semula jadi tiub.

Pertimbangan sokongan biasa mengikut konfigurasi tiub

Tiub yang dipasang secara tegar pada berbilang titik tanpa elaun untuk pengembangan berkemungkinan menghasilkan retak tegasan dalam beberapa kitaran pemanasan pertama , itulah sebabnya pengeluar tiub aloi tahan haba tuang secara amnya menentukan titik sokongan tetap pada satu hujung dan penyokong gelongsor atau penggelek di sepanjang baki panjang.

Sambungan Pengedap dan Titik Sambungan

Pengedap yang betul pada setiap titik sambungan menghalang kebocoran gas pembakaran, yang bukan sahaja meningkatkan kecekapan bahan api tetapi juga boleh memperkenalkan bahaya keselamatan dalam persekitaran relau industri. Gasket suhu tinggi dan pengedap yang dinilai untuk julat suhu operasi tiub adalah penting pada setiap sambungan.

Titik pengedap yang memerlukan perhatian

• Sambungan masuk pembakar ke tiub, yang mengalami suhu setempat tertinggi
• Sambungan tiub-ke-recuperator atau ekzos di hujung bertentangan
• Mana-mana sambungan bebibir di sepanjang pemasangan tiub bersegmen
• Titik penembusan dinding relau di mana tiub melalui bahan refraktori

Menggunakan bahan gasket yang dinilai di bawah suhu operasi sebenar tiub ialah ralat pemasangan biasa yang membawa kepada kemerosotan gasket dan kebocoran gas dalam tempoh yang agak singkat selepas dimulakan, jadi mengesahkan penarafan suhu gasket terhadap aplikasi relau khusus adalah langkah yang perlu sebelum pemasangan akhir.

Permulaan Permulaan dan Ujian Suhu Rendah

Setelah dipasang dan dimeterai secara mekanikal, tiub berseri tidak boleh dibawa terus ke suhu operasi penuh. Kitaran pemanasan secara beransur-ansur membolehkan bahan mengembang sama rata dan membolehkan pengesahan mengesahkan operasi yang betul sebelum melakukan beban beban penuh.

Urutan permulaan yang disyorkan

1. Nyalakan penunu pada kadar pembakaran yang rendah dan pantau tingkah laku pemanasan awal
2. Periksa sebarang kebocoran gas yang kelihatan pada sambungan menggunakan kaedah pengesanan kebocoran yang sesuai
3. Tingkatkan kadar tembakan secara beransur-ansur secara berperingkat sepanjang tempoh yang ditentukan oleh pengeluar tiub
4. Pantau perkembangan pergerakan pada titik sokongan untuk mengesahkan sokongan berfungsi seperti yang direka
5. Bawa sistem ke suhu operasi penuh hanya selepas mengesahkan prestasi stabil pada setiap peringkat pertengahan

Pengeluar relau lazimnya mencadangkan tempoh pemanasan badan selama beberapa jam untuk tiub sinaran aloi tuang, memandangkan tahap ini tergesa-gesa adalah salah satu punca kegagalan sebelum hayat yang paling kerap disebut dalam rekod penyelenggaraan relau industri.

Kesilapan Pemasangan Biasa yang Perlu Dielakkan

Beberapa ralat berulang menyumbang kepada kebanyakan masalah pemasangan yang berkaitan yang dilaporkan merentas aplikasi relau industri.

• Melangkau pemeriksaan prapemasangan dan memasang tiub dengan kecacatan tuangan sedia ada
• Jarak menyokong terlalu jauh, bebas kendur di bawah berat tiub itu sendiri pada suhu tinggi
• Menggunakan bahan gasket yang tidak dinilai untuk suhu operasi sebenar tiub
• Membawa relau ke penuh terlalu cepat tanpa kitaran suhu berperingkat

Mengikuti senarai semak pemasangan yang didokumenkan dan bukannya bergantung pada ingatan atau pengalaman lepas sahaja membantu krew pemasangan mengelakkan kesilapan ini, terutamanya pada projek relau yang lebih besar yang melibatkan bilangan pemasangan tiub yang dipasang dalam garis masa projek yang dimampatkan.

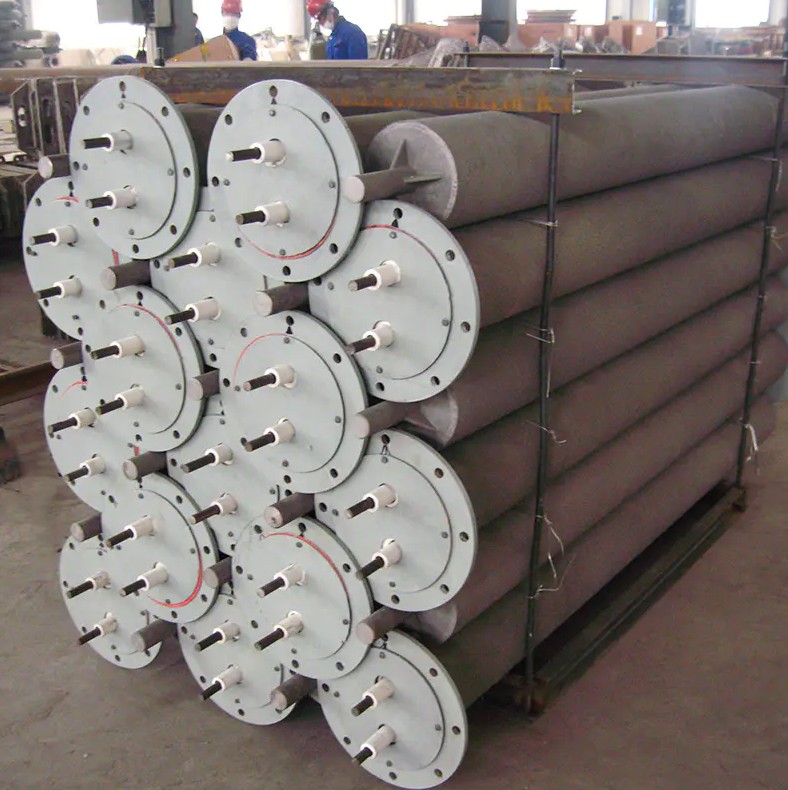

Memilih Tiub Radiant yang Tepat untuk Aplikasi

Memilih konfigurasi tiub, gred bahan dan bentuk yang sesuai bergantung pada saiz relau, suhu operasi sasaran, dan rawatan haba khusus atau proses industri yang disediakan. Konfigurasi lurus, berbentuk U, berbentuk W dan satu hujung setiap satu sesuai dengan susun atur relau dan keperluan yang berbeza.

Pengeluar seperti Huaye Casting menghasilkan Tiub Sinaran pemasangan dalam pelbagai gred dan bentuk aloi tahan haba yang direka untuk memadankan konfigurasi relau tertentu, membantu pasukan pemasangan memilih tiub yang telah direka bentuk untuk kelakuan pengembangan dan julat suhu yang dijangkakan dalam aplikasi tertentu.

Pemeriksaan Berterusan Selepas Pemasangan

Malah tiub berseri yang dipasang dengan betul mendapat manfaat daripada pemeriksaan berkala sebaik sahaja memasuki penggunaan pengeluaran biasa. Memeriksa sokongan pergerakan, integriti pengedap sendi dan keadaan permukaan yang boleh dilihat semasa tetingkap penyelenggaraan berjadual membantu menangkap isu yang sedang berkembang sebelum ia membawa kepada masa henti yang tidak dirancang.

Mewujudkan jadual pemeriksaan rutin mengikut tempoh pemasangan awal dan membolehkan pasukan penyelenggaraan kemudahan mengesahkan tiub sinaran terus beroperasi dalam julat pengembangan istilah yang direka bentuk, memanjangkan hayat perkhidmatan dan mengurangkan risiko kegagalan yang tidak dijangka semasa pengeluaran.
