What are the uses of petrochemical casting?

Tuangan petrokimia ialah komponen logam kejuruteraan ketepatan yang dihasilkan melalui proses tuangan — biasanya tuangan pelaburan, tuangan pasir atau tuangan emparan — menggunakan aloi berprestasi tinggi yang direka khusus untuk menahan keadaan operasi melampau yang terdapat dalam penapisan minyak, pemprosesan gas dan kemudahan pengeluaran kimia. Fungsi utamanya adalah untuk mengekalkan integriti struktur, menahan kakisan, dan berprestasi dengan pasti di bawah suhu tinggi, tekanan tinggi dan persekitaran yang agresif secara kimia.

Berbeza dengan komponen industri standard, tuangan petrokimia direka bentuk dengan ketepatan metalurgi. Bahan seperti keluli tahan karat tahan haba, aloi super berasaskan nikel dan aloi besi kromium tinggi dipilih untuk memadankan permintaan khusus setiap aplikasi — daripada relau retak berterusan kepada sistem pengendalian bendalir menghakis.

Aplikasi Teras Tuangan Petrokimia dalam Proses Penapisan

Sektor penapisan minyak adalah antara pengguna paling berat tuangan termaju. Dalam kilang penapisan, tuangan berfungsi kedua-dua peranan struktur dan fungsian merentas pelbagai peringkat proses.

Relau dan Tiub Retak

Tiub sinaran dan gegelung retak yang digunakan dalam relau retak etilena dan wap adalah komponen tuangan kritikal. Bahagian ini mesti tahan suhu operasi berterusan melebihi 1,000°C (1,832°F) semasa terdedah kepada gas hidrokarbon dan wap. Tiub tuang emparan aloi tinggi — biasanya diperbuat daripada aloi nikel-kromium HK40, HP40Nb atau serupa — ialah piawaian industri. Struktur mikro mereka selepas tuangan memberikan rintangan rayapan dan rintangan pengoksidaan yang sangat baik pada suhu tinggi.

Komponen Penukar Haba

Penukar haba dalam loji petrokimia bergantung pada pengepala tuang, penutup hujung, cengkerang dan kepingan tiub. Komponen ini dibuat daripada aloi tahan kakisan untuk mengendalikan media yang agresif termasuk asid sulfurik, hidrogen klorida, dan ammonia pada kedua-dua suhu dan tekanan tinggi. Tuangan ketepatan memastikan konsistensi dimensi yang penting untuk prestasi pengedap dan pembendungan bendalir.

Selongsong Pam dan Pendesak

Pam yang memindahkan cecair kaustik, berasid atau melelas memerlukan badan tuang dan unsur berputar yang menentang kedua-dua serangan kimia dan haus mekanikal. Keluli tahan karat dupleks, aloi super dupleks dan aloi nikel biasanya dibuang ke dalam perumah pam, pendesak dan penyebar untuk memastikan pengangkutan bendalir yang boleh dipercayai walaupun dalam aliran kimia yang paling agresif.

Kegunaan dalam Pemprosesan Gas Asli dan Kemudahan LNG

Kemudahan pemprosesan gas asli — termasuk loji rawatan gas, unit pemulihan sulfur dan terminal gas asli cecair (LNG) — meletakkan permintaan yang ketat terhadap bahan disebabkan gabungan suhu kriogenik, operasi tekanan tinggi dan pendedahan kepada hidrogen sulfida (H₂S) dan karbon dioksida (CO₂).

• Badan injap dan bonet: Komponen injap tuang dalam talian pemprosesan gas mesti mengelak dengan pasti terhadap tekanan yang selalunya melebihi 150 bar. Tuangan tahan karat Austenitik dan Inconel diutamakan kerana keliatannya pada kedua-dua suhu kriogenik dan tinggi.
• Selongsong pemampat: Perumah pemampat gas ialah struktur tuangan kompleks yang mesti mengandungi aliran gas tekanan tinggi tanpa kebocoran. Geometri mereka - menggabungkan laluan aliran dalaman, bebibir, dan tempat duduk galas - hanya boleh dicapai melalui kaedah tuangan ketepatan.
• Kapal pemisah dan dalaman: Komponen dalaman tuangan bagi pemisah gas-cecair, termasuk pek ram dan muncung alur keluar, direka bentuk untuk mengoptimumkan kecekapan pengasingan dan menahan kesan hakisan aliran gas basah berkelajuan tinggi.
• Unit pemulihan sulfur: Penukar proses Claus dan ruang tindak balas haba menggunakan komponen tuangan berlapis refraktori yang tahan kepada wap sulfur, polisulfida dan atmosfera pengoksidaan suhu tinggi.

Pemprosesan Kimia dan Aplikasi Loji Baja

Industri pemprosesan kimia — merangkumi sintesis ammonia, pengeluaran metanol, pembuatan urea dan loji kimia khusus — menggunakan tuangan petrokimia secara meluas untuk dalaman reaktor, bekas tekanan dan peralatan pengendalian bendalir.

Penggelek Relau, Bakul Bahan dan Peralatan Pemprosesan Terma

Salah satu aplikasi tuangan petrokimia yang paling menuntut dan canggih dari segi teknikal ialah dalam peralatan pemprosesan haba berterusan — terutamanya dalam penggelek relau, tiub berseri, dulang rawatan haba dan bakul pengendalian bahan yang digunakan merentas proses petrokimia dan metalurgi hiliran.

Penggelek relau dituang daripada aloi tahan haba (seperti HH, HK, HP, atau gred nikel-kromium yang diubah suai) dan direka bentuk untuk menghantar bahan melalui penyepuhlindapan berterusan, tergalvani atau relau normalisasi pada suhu sehingga 1,150°C. Ketepatan dimensi dan kemasan permukaan selepas tuangan secara langsung mempengaruhi kualiti produk dalam jalur pembuatan keluli dan tiub.

Bakul bahan dan dulang — digunakan untuk memegang bahagian semasa rawatan haba atau pemprosesan kimia — adalah tuangan ketepatan daripada aloi yang tahan kedua-dua kitaran haba dan atmosfera pengkarburan atau nitrida yang terdapat dalam relau industri. Bakul biasa mungkin melalui beribu-ribu kitaran pemanasan dan penyejukan sepanjang hayat perkhidmatannya, yang memerlukan aloi tuangan untuk mempamerkan rintangan keletihan haba yang sangat baik dan kestabilan dimensi.

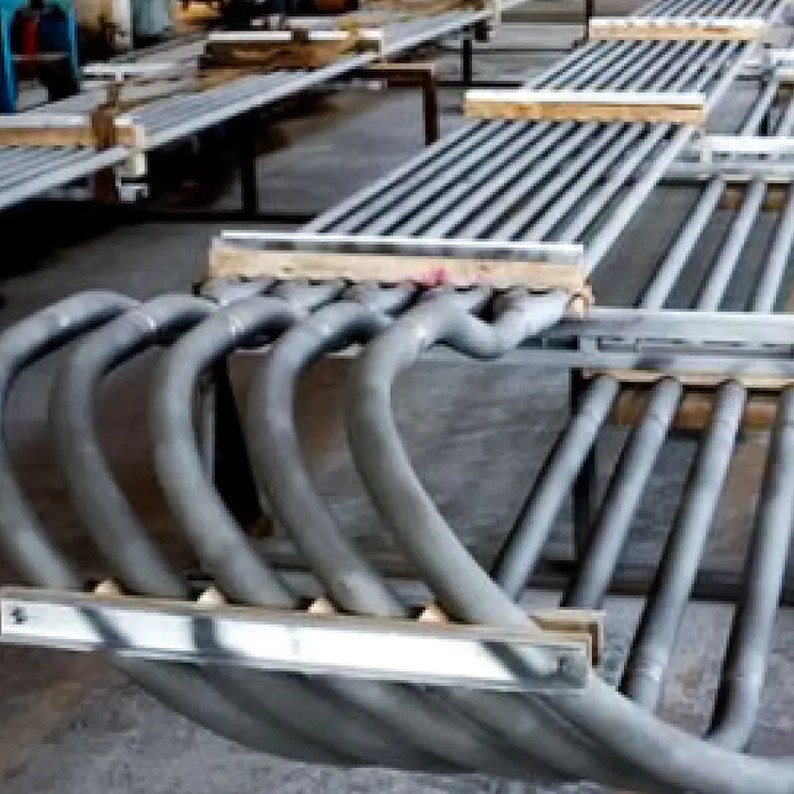

Tiub sinaran adalah satu lagi produk tuangan kritikal yang digunakan sebagai elemen pemanasan tidak langsung dalam relau atmosfera tertutup. Tiub ini mengandungi gas pembakaran sambil menghantar haba secara berseri-seri ke beban proses, memerlukan bahan tuangan untuk menahan pengoksidaan secara luaran dan mengurangkan atmosfera secara dalaman, serentak.

Aplikasi Petrokimia Luar Pesisir dan Marin

Platform minyak dan gas luar pesisir, kapal FPSO (pengeluaran terapung, penyimpanan dan pemunggahan), dan sistem pemprosesan dasar laut menyajikan gabungan faktor yang sangat mencabar: kakisan air masin, keadaan kepala telaga tekanan tinggi, pemuatan mekanikal kitaran dan suhu yang melampau . Tuangan untuk persekitaran ini direka bentuk untuk memenuhi piawaian antarabangsa seperti NACE MR0175 / ISO 15156 untuk rintangan perkhidmatan masam.

• Komponen kepala telaga: Badan tercekik, badan injap pintu dan komponen pokok Krismas ialah tuangan ketepatan yang dihasilkan mengikut spesifikasi API 6A atau API 17D, dengan keperluan kebolehkesanan penuh dan pemeriksaan tidak musnah (NDE).
• Manifold bawah laut dan penyambung: Struktur dasar laut yang kompleks termasuk kelengkapan hujung tuang, hab dan badan penyambung yang diperbuat daripada keluli tahan karat dupleks atau super dupleks untuk menahan kakisan pitting dalam persekitaran air laut yang kaya dengan klorida.
• Pengapit riser dan nod struktur: Struktur platform bergantung pada nod tuangan berintegriti tinggi yang mampu mengagihkan semula beban dinamik daripada tindakan gelombang dan angin tanpa kegagalan keletihan sepanjang hayat perkhidmatan selama beberapa dekad.

Kawalan Aliran: Injap, Kelengkapan dan Komponen Saluran Paip

Kawalan aliran ialah keperluan asas di seluruh kemudahan petrokimia, dan tuangan membentuk tulang belakang fizikal infrastruktur ini. Badan injap tuang, kelengkapan, bebibir dan penyambung dihasilkan mengikut piawaian ASTM, API dan ASME yang meliputi pelbagai jenis aloi dan keadaan perkhidmatan.

Badan Gate, Glob dan Ball Valve

Badan injap tuang dalam saiz antara DN15 (½ inci) hingga DN600 (24 inci) atau lebih besar digunakan sepanjang sistem paip proses. Proses tuangan membolehkan geometri aliran dalaman — termasuk port, tempat duduk dan sambungan bonet — dibentuk hampir-net-bentuk, meminimumkan pemesinan dan memelihara integriti bahan. Gred tuangan biasa termasuk ASTM A216 WCB (keluli karbon), A351 CF8M (316 tahan karat), dan pelbagai gred Aloi 20 atau Aloi 625 untuk perkhidmatan menghakis.

Kelengkapan Penahan Tekanan

Siku, tee, pengurang dan salib yang digunakan dalam kerja paip petrokimia tekanan tinggi dihasilkan sebagai tuangan untuk memastikan ketebalan dinding seragam dan profil lubang dalaman yang licin. Ketebalan dinding seragam — boleh dicapai melalui amalan tuangan terkawal — mengurangkan kepekatan tegasan di bawah tekanan kitaran dan variasi suhu.

Lengan Aci, Lengan Sokongan dan Komponen Peralatan Berputar

Peralatan berputar dan dinamik — termasuk pam emparan, pengaduk, pengadun dan pemampat — bergantung pada tuangan ketepatan untuk kedua-dua perumah pegun dan dalaman berputar. Lengan aci adalah komponen tuangan yang sangat penting: diletakkan di antara aci dan pengedap mekanikal atau galas, ia melindungi aci daripada cecair menghakis dan boleh diganti secara ekonomi apabila dipakai tanpa menggantikan keseluruhan pemasangan aci.

Sokongan lengan dan pemasangan pendakap — digunakan dalam peralatan relau berterusan dan sistem pengendalian bahan — dibuang dalam aloi suhu tinggi untuk mengekalkan geometri dan kapasiti galas beban semasa pendedahan berpanjangan kepada suhu tinggi. Dalam aplikasi rawatan haba petrokimia, komponen ini mungkin terdedah secara berterusan kepada suhu antara 800°C dan 1,100°C selama berbulan-bulan tanpa penggantian, menuntut kualiti metalurgi yang luar biasa daripada proses tuangan.

Pemilihan Aloi: Memadankan Bahan dengan Keadaan Servis

Prestasi tuangan petrokimia pada asasnya ditentukan oleh sistem aloi dari mana ia dibuang. Pemilihan bahan ialah keputusan kejuruteraan kritikal, didorong oleh julat suhu, pendedahan kimia, beban mekanikal dan pertimbangan ekonomi.

• Aloi tahan haba suhu tinggi (cth., HH, HK40, HP40Nb): Digunakan dalam tiub relau, tiub sinaran dan komponen reaktor yang beroperasi melebihi 800°C. Struktur mikro austenit dan pemendakan karbida mereka memberikan kekuatan rayapan dan rintangan pengoksidaan pada suhu yang melampau.
• Aloi tahan kakisan suhu tinggi (cth., Aloi 625, Aloi C-276): Digunakan dalam persekitaran yang menggabungkan haba dengan bahan kimia agresif seperti klorida, sebatian sulfur atau asid organik. Aloi berasaskan nikel ini mengekalkan kedua-dua sifat mekanikal dan rintangan kakisannya pada julat suhu yang luas.
• Aloi tahan haus suhu tinggi (cth., besi kromium tinggi, aloi jenis Stellite): Digunakan dalam perkhidmatan mudah hakisan — pam buburan, peralatan pengendalian mangkin dan pemisah siklon — di mana zarah kasar dalam aliran proses menyebabkan degradasi permukaan bahan konvensional yang cepat.
• Keluli tahan karat dupleks dan super dupleks (cth., 2205, 2507): Diutamakan untuk sistem penyejukan air laut, aliran proses yang mengandungi klorida dan aplikasi luar pesisir di mana kekuatan tinggi dan rintangan kakisan pitting mesti dicapai secara serentak.

Standard Kualiti dan Keperluan Pengujian

Sifat kritikal keselamatan bagi aplikasi petrokimia menuntut tuangan memenuhi piawaian kualiti yang ketat dan menjalani pemeriksaan menyeluruh sebelum pemasangan. Kegagalan satu tuangan dalam aliran proses tekanan tinggi, suhu tinggi atau mudah terbakar boleh mengakibatkan akibat bencana , menjadikan jaminan kualiti sebagai elemen bekalan pemutus yang tidak boleh dirunding.

1. Pengesahan komposisi kimia: Analisis spektroskopi pelepasan optik (OES) atau pendarfluor sinar-X (XRF) mengesahkan bahawa setiap tuangan memenuhi kimia aloi yang ditentukan, yang secara langsung menentukan prestasi kakisan dan suhunya.
2. Ujian mekanikal: Ujian tegangan, kekuatan hasil, pemanjangan, kekerasan dan hentaman Charpy dilakukan pada kedua-dua suhu ambien dan suhu tinggi untuk mengesahkan tuangan memenuhi keperluan kod reka bentuk.
3. Pemeriksaan tidak musnah (NDE): Radiographic testing (RT), ultrasonic testing (UT), magnetic particle inspection (MPI), and liquid penetrant testing (PT) are used to detect internal and surface defects without damaging the component.
4. Dimensional and surface inspection: Coordinate measuring machines (CMM) and 3D scanning verify that castings meet dimensional tolerances. Surface finish requirements, critical for sealing faces and fluid-contacting surfaces, are measured and documented.
5. Heat treatment verification: Solution annealing, aging, or stress-relief heat treatments are applied as specified and verified by hardness testing and, where required, microstructural examination.

Internationally recognized standards governing petrochemical castings include ASTM A351 (austenitic stainless castings), ASTM A217 (alloy steel castings for high-temperature service), API 6A (wellhead and Christmas tree equipment), and NACE MR0175 / ISO 15156 (materials for sour service environments).

Energy-Saving Benefits and Long-Term Performance

Beyond their immediate functional role, advanced petrochemical castings — particularly in furnace and thermal processing equipment — contribute directly to energy efficiency in industrial operations. Energy-saving industrial furnace rollers and optimized furnace tube geometries can reduce fuel consumption by 10–25% compared to conventional designs , delivering significant operational cost reductions across the service life of the equipment.

The longevity of high-alloy castings also reduces maintenance downtime and replacement frequency. A centrifugally cast cracking tube in a premium HP-Nb alloy may achieve a service life of 5 to 10 years under continuous high-temperature operation, compared to significantly shorter intervals for lower-grade alternatives. Across a large ethylene cracking furnace with hundreds of individual tubes, alloy selection and casting quality directly translate to measurable improvements in plant availability and operating economics.

Jiangsu Huaye Technology: Petrochemical Castings Manufacturer

Jiangsu Huaye Technology Co., Ltd. is a professional petrochemical castings manufacturer and factory located in the Industrial Park, Dongxing Town, Jingjiang City, Jiangsu Province, with a registered capital of 34.917 million RMB . As a recognized high-tech enterprise, the company specializes in the production of high-temperature alloys, high-temperature wear-resistant alloys, high-temperature heat-resistant alloys, and high-temperature corrosion-resistant alloys, along with energy-saving industrial furnaces.

The company's main product lines include:

• Superalloy castings and high-temperature alloy forgings
• Three-roll six-arm assemblies
• Radiant tubes and energy-saving furnace rollers
• Bakul bahan dan dulang
• Lengan aci and support arms
• Various other high-temperature alloy series components

These products are widely applied in industries including aerospace, marine, petrochemicals, thermal power, metallurgy, and strip steel processing — delivering reliable, long-service-life performance in some of the world's most demanding industrial environments.
