What is the difference between a radiant tube and a convection tube?

Perbezaan asas antara a tiub berseri dan tiub perolakan terletak di dalamnya bagaimana haba dipindahkan dari tiub ke proses atau beban sekeliling . Tiub sinaran memindahkan haba terutamanya melalui sinaran terma — tenaga elektromagnet yang dipancarkan daripada permukaan luar panas tiub terus ke bahan kerja atau suasana relau tanpa memerlukan sentuhan atau pergerakan bendalir. Sebaliknya, tiub perolakan, memindahkan haba terutamanya melalui perolakan paksa atau semula jadi — bendalir (gas atau cecair) yang mengalir ke atas atau melalui tiub mengambil tenaga haba dan membawanya ke kawasan sasaran.

Dalam relau industri dan aplikasi rawatan haba, perbezaan ini mempunyai akibat praktikal yang besar: tiub berseri digunakan di mana bahan kerja mesti dipanaskan dalam suasana terkawal atau pelindung, di mana sumber pemanasan mesti diasingkan dari ruang relau, atau di mana suhu yang sangat tinggi diperlukan. Tiub perolakan digunakan di mana pemanasan pukal seragam bagi aliran gas atau cecair adalah objektif utama, dan di mana nyalaan terus atau sentuhan sinaran dengan cecair proses tidak diperlukan atau tidak diingini. Kedua-dua jenis tiub memainkan peranan penting dalam pemprosesan haba industri, tetapi ia beroperasi pada prinsip fizikal yang berbeza dan direka bentuk untuk aplikasi yang berbeza.

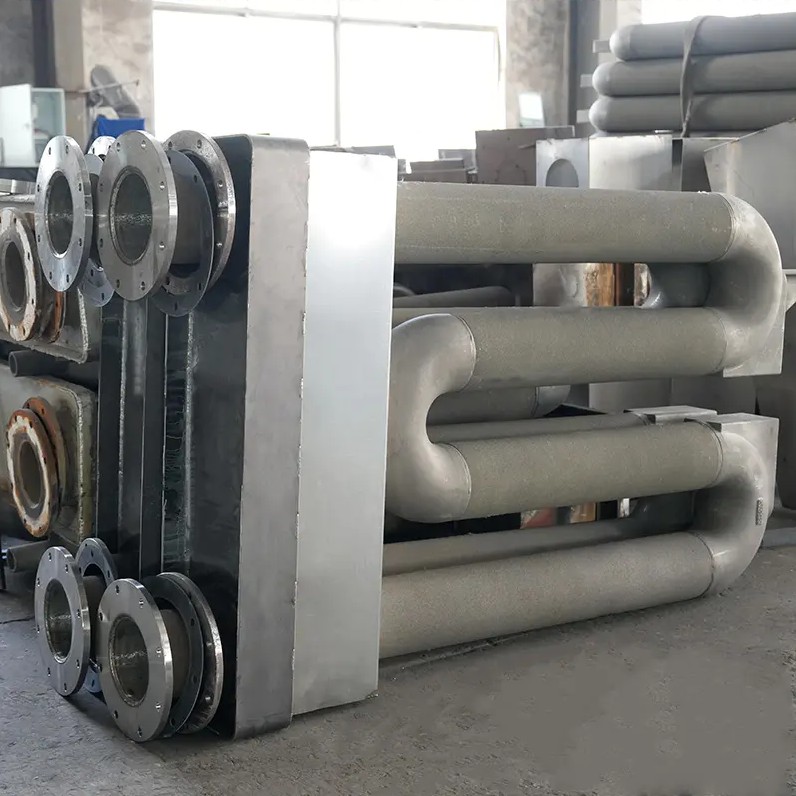

Apakah Itu Tiub Radiant dan Bagaimana Ia Berfungsi?

Tiub berseri ialah elemen pemanas yang tertutup dan serba lengkap di mana sumber haba — sama ada elemen rintangan elektrik atau nyalaan pembakaran — disertakan di dalam tiub luar pelindung. Permukaan tiub luar menjadi panas dan memancarkan sinaran haba ke dalam ruang relau sekeliling, memanaskan bahan kerja atau beban relau tanpa sebarang sentuhan langsung antara produk pembakaran (atau unsur elektrik) dan suasana relau.

Tiub Sinaran Elektrik

Tiub sinaran elektrik terdiri daripada elemen pemanas dalam (teras tiub) yang ditempatkan di dalam tiub pelindung luar yang tertutup. Elemen pemanasan tersedia dalam beberapa konfigurasi untuk disesuaikan dengan ketumpatan kuasa yang berbeza dan keperluan pemasangan:

• Elemen pemanas jenis sangkar: Kawat rintangan dibentuk menjadi struktur sangkar silinder; menyediakan pengagihan haba yang baik di sekeliling paksi pusat dan membolehkan pengembangan haba
• Jenis luka jalur menegak: Jalur rintangan rata luka menegak; menawarkan sentuhan kawasan permukaan yang tinggi dengan dinding tiub dalam dan kecekapan pemindahan haba yang baik
• Jenis dawai rintangan luka lingkaran: Elemen wayar bergelung menjalankan panjang tiub penuh; digunakan secara meluas kerana kesederhanaan pembuatan dan ciri elektrik yang boleh diramal

Bahan wayar rintangan dipilih untuk rintangan pengoksidaan suhu tinggi dan sifat elektrik yang stabil: aloi nikel-kromium (Ni-Cr). untuk aplikasi sehingga lebih kurang 1100°C, dan aloi besi-kromium (Fe-Cr). untuk aplikasi suhu tinggi sehingga 1300°C atau lebih tinggi. Beban permukaan elemen pemanas direka bentuk secara konservatif ≤1 W/cm² untuk memastikan hayat perkhidmatan elemen yang panjang tanpa bintik panas atau kegagalan pramatang. Penarafan kuasa tiub tunggal berkisar dari 3 kW hingga 60 kW , dan suhu operasi elemen pemanas berjulat dari 500°C hingga 1300°C bergantung kepada aplikasi.

Tiub Sinaran Berapi Gas

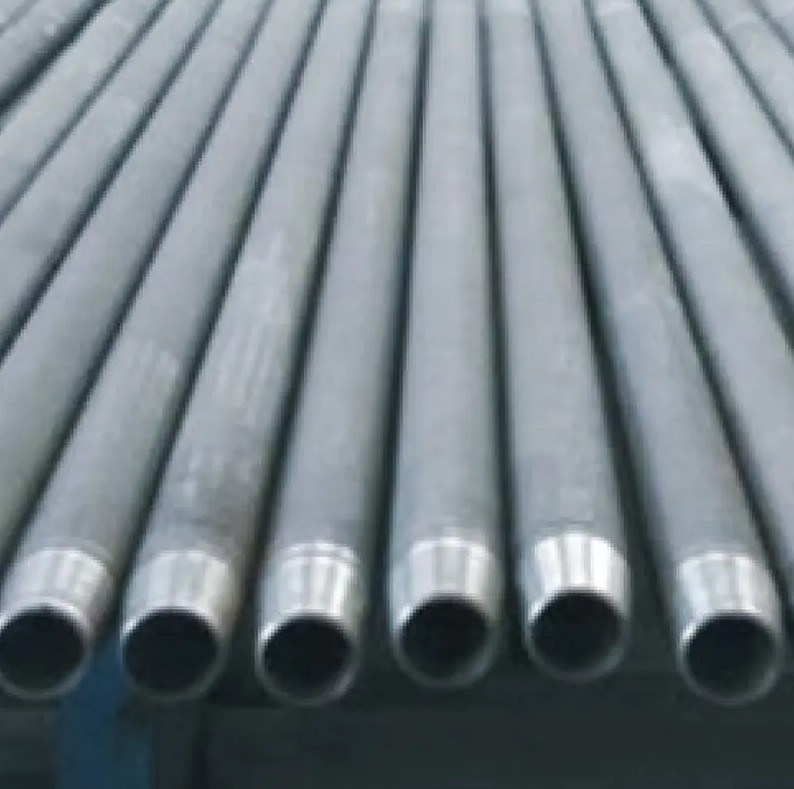

Tiub sinaran yang menggunakan gas menggunakan penunu pada satu hujung tiub luar untuk membakar bahan api (gas asli, LPG atau hidrogen) di dalam tiub. Gas pembakaran mengalir melalui bahagian dalam tiub dan keluar di hujung yang satu lagi (atau diedarkan semula), memanaskan dinding tiub luar ke suhu biasanya dalam julat 900°C hingga 1050°C. Tiub luar kemudiannya memancarkan haba ke dalam ruang relau. Tiub sinaran yang menggunakan gas digemari apabila kapasiti pemanasan yang besar diperlukan dan di mana ekonomi pembakaran gas berbanding elektrik mengutamakan pemanasan gas.

Pembinaan Tiub Pelindung Luar

Tiub pelindung luar tiub berseri ialah elemen yang menghadap terus ke persekitaran relau dan mesti menahan suhu tinggi, kitaran haba, dan kimia atmosfera relau. Tiga kaedah pembuatan menghasilkan tiub pelindung luar:

• Tiub tuang secara emparan: Aloi cair dituangkan ke dalam acuan yang berputar dengan pantas; daya emparan mengagihkan logam secara seragam pada dinding acuan, menghasilkan tiub dengan struktur bijian yang sangat baik, ketumpatan tinggi, dan rintangan rayapan suhu tinggi yang unggul — pilihan pilihan untuk aplikasi yang paling mencabar
• Tiub bergulung dan dikimpal: Plat aloi rata digulung ke diameter yang diperlukan dan jahitan dikimpal; kos efektif untuk diameter yang lebih besar dan keperluan suhu sederhana di mana jahitan yang dikimpal boleh dirawat haba secukupnya
• Tiub lancar: Dihasilkan oleh penyemperitan panas atau menindik berputar tanpa jahitan kimpalan; menyediakan sifat seragam di seluruh dan menghapuskan potensi titik kegagalan kimpalan — sesuai untuk aplikasi berbasikal tekanan tinggi atau suhu tinggi

Bahan tiub luar biasa termasuk keluli tahan karat tahan haba (310S, 314, 330), aloi nikel-kromium-besi (aloi 600, 601, 625), dan untuk aplikasi suhu tertinggi, aloi tuang berasaskan sistem nikel-kromium-niobium yang mengekalkan kekuatan yang mencukupi melebihi 1000°C.

Apakah Tiub Perolakan dan Bagaimana Ia Berfungsi?

Tiub perolakan ialah tiub yang melaluinya cecair proses (gas, cecair, atau wap) mengalir semasa dipanaskan (atau disejukkan) oleh medium sekeliling. Pemindahan haba berlaku pada dinding tiub — haba bergerak melalui dinding tiub dari medium luaran yang panas kepada cecair dalaman yang lebih sejuk (atau sebaliknya dalam aplikasi penyejukan). Mekanisme yang dominan ialah perolakan: aliran paksa cecair proses di dalam tiub mewujudkan lapisan sempadan halaju pada dinding tiub, dan haba melalui lapisan ini melalui pemindahan haba perolakan. Pemanasan luaran tiub itu sendiri mungkin berlaku melalui pembakaran, sinaran, jaket wap, atau pemanasan elektrik.

Tiub Perolakan dalam Pemanas dan Relau Berapi

Dalam pemanas penapisan petroleum, keropok petrokimia dan relau proses, bahagian perolakan terletak di atas bahagian berseri. Gas serombong panas yang naik dari penunu melepasi tebing tiub perolakan, memindahkan haba ke cecair proses yang mengalir di dalam tiub secara perolakan dan bukannya sinaran. Gas serombong yang memasuki bahagian perolakan biasanya berada di 700°C hingga 900°C dan bertolak pada 200°C hingga 450°C , dengan penurunan suhu mewakili haba yang diserap oleh bendalir proses. Permukaan lanjutan (sirip) biasanya ditambah pada bahagian luar tiub perolakan untuk meningkatkan luas permukaan pemindahan haba dan menambah baik pekali pemindahan haba perolakan yang agak rendah berbanding sinaran.

Tiub Perolakan dalam Penukar Haba

Penukar haba cangkerang dan tiub ialah aplikasi tiub perolakan perindustrian yang paling biasa. Bendalir proses mengalir melalui tiub manakala medium pemanasan atau penyejukan mengalir di sekeliling tiub dalam cangkerang. Pemindahan haba dari aliran yang lebih panas ke aliran yang lebih sejuk melalui dinding tiub. Dinding tiub dalam aplikasi penukar haba mesti memaksimumkan kekonduksian haba dan meminimumkan rintangan haba — biasanya dicapai dengan tiub keluli karbon berdinding nipis, keluli tahan karat, tembaga atau titanium bergantung pada kimia proses. Diameter luar tiub dalam penukar haba industri biasanya terdiri daripada 19 mm hingga 50 mm , dengan ketebalan dinding 1.5 mm hingga 3.5 mm.

Tiub Perolakan dalam Dandang dan Penjana Stim

Dalam dandang tiub air, air mengalir di dalam tiub dan dipanaskan oleh gas pembakaran di luar - proses yang didominasi perolakan dalam bahagian penjimat dan pemanas lampau. Mekanisme perolakan adalah penting untuk mengekstrak sisa haba daripada gas pembakaran yang telah melepaskan sebahagian besar tenaga pancaran mereka di bahagian pancaran dandang. Bahan tiub perolakan dandang mesti menahan kedua-dua tekanan air/wap dalaman (biasanya 1 hingga 30 MPa) dan suhu gas serombong luaran sambil mengekalkan rintangan kakisan kepada kedua-dua persekitaran.

Fizik Pemindahan Haba: Sinaran vs Perolakan

Untuk memahami sepenuhnya perbezaan antara tiub sinaran dan perolakan, adalah penting untuk memahami fizik pemindahan haba asas yang mentakrifkan keupayaan dan had setiap jenis.

Asas Sinaran Terma

Sinaran terma ialah tenaga elektromagnet yang dipancarkan oleh mana-mana objek dengan suhu melebihi sifar mutlak. Kuasa yang dikeluarkan setiap unit luas mengikut undang-undang Stefan-Boltzmann: Q = εσT⁴ , dengan ε ialah emisiviti permukaan, σ ialah pemalar Stefan-Boltzmann (5.67 × 10⁻⁸ W/m²·K⁴), dan T ialah suhu mutlak dalam Kelvin. Kebergantungan T⁴ bermakna pemindahan haba sinaran meningkat dengan sangat curam dengan suhu — menggandakan suhu mutlak meningkatkan keluaran haba sinaran dengan faktor 16. Ini menjadikan sinaran mekanisme pemindahan haba yang dominan pada suhu tinggi (melebihi kira-kira 700°C), menjelaskan mengapa tiub sinaran adalah penyelesaian standard untuk relau industri suhu tinggi. Sinaran tidak memerlukan medium — ia merambat melalui vakum atau gas lutsinar, itulah sebabnya tiub sinaran boleh memanaskan bahan kerja melalui atmosfera relau tanpa perolakan atau pengaliran.

Asas Pemindahan Haba Perolakan

Pemindahan haba perolakan bergantung kepada gerakan pukal bendalir yang membawa tenaga haba. Kadar pemindahan haba perolakan diterangkan oleh Hukum Penyejukan Newton: Q = h × A × ΔT , di mana h ialah pekali pemindahan haba perolakan, A ialah luas permukaan pemindahan haba, dan ΔT ialah perbezaan suhu antara permukaan dan bendalir. Tidak seperti sinaran, pemindahan haba perolakan berubah secara linear dengan perbezaan suhu dan bukannya sebagai T⁴, menjadikannya kurang berkuasa daripada sinaran pada suhu melampau tetapi lebih terkawal dan boleh diramal pada suhu sederhana. Pekali pemindahan haba h sangat bergantung pada halaju bendalir, sifat bendalir (ketumpatan, kelikatan, kekonduksian terma), dan geometri tiub — itulah sebabnya sirip, turbulator dan halaju bendalir yang tinggi digunakan untuk meningkatkan prestasi tiub perolakan.

Julat Suhu Di Mana Setiap Mekanisme Menguasai

Kepentingan relatif sinaran berbanding perolakan sangat bergantung pada tahap suhu:

• Di bawah 300°C: Perolakan biasanya mendominasi; sinaran menyumbang kurang daripada 10–20% daripada jumlah pemindahan haba dalam kebanyakan konfigurasi
• 300°C hingga 700°C: Mod bercampur — kedua-dua sinaran dan perolakan menyumbang dengan ketara; reka bentuk relau dan pemanas dalam julat ini mesti mengambil kira kedua-dua mekanisme
• Di atas 700°C: Sinaran sangat mendominasi; ini ialah rangkaian operasi utama tiub sinaran industri untuk rawatan haba, yang beroperasi pada suhu permukaan tiub sebanyak 700°C hingga 1100°C dalam aplikasi biasa

Perbezaan Struktur dan Kejuruteraan

Di luar mekanisme pemindahan haba mereka, tiub sinaran dan tiub perolakan berbeza secara asas dalam reka bentuk struktur, keperluan bahan, orientasi pemasangan dan kekangan kejuruteraan.

Service Life: How Each Tube Type Ages in Industrial Use

Service life is one of the most practically significant differences between radiant tubes and convection tubes in industrial applications — and the comparison is not straightforwardly in favor of one type over the other. Each type ages through different degradation mechanisms suited to its very different operating conditions.

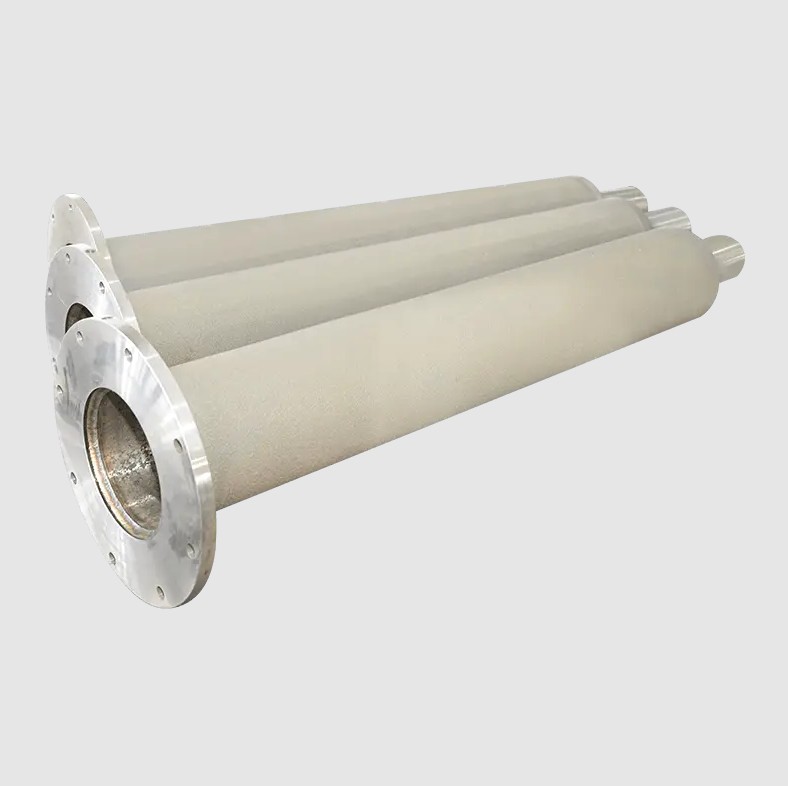

Radiant Tube Service Life

Radiant tubes operate at extreme temperatures and in thermally cycling environments, making them inherently shorter-lived than convection tubes. The outer protective tube degrades through oxidation and scale formation at the outer surface, carburization or nitridation from the furnace atmosphere, thermal fatigue from temperature cycling, and creep deformation under its own weight at sustained high temperature. For electric radiant tubes, the inner resistance wire element is additionally subject to electrical degradation, hot spot formation, and mechanical fatigue from differential thermal expansion.

Typical electric radiant tube service lives by furnace type are:

• Quenching furnaces (highest severity): ≥1 year — the rapid thermal cycling from loading cold parts accelerates thermal fatigue and is the most demanding service condition
• Tempering furnaces (lower temperature, stable cycling): ≥3 years — lower operating temperatures and more gradual temperature cycles allow significantly longer service life
• Gas-fired radiant tubes: ≥2 years — combustion product chemistry creates additional tube degradation through sulfidation and carburization that is absent in electric tubes

These service lives represent guaranteed minimum expectations for quality-manufactured radiant tubes; actual service life frequently exceeds these figures when furnace temperature control is good, atmosphere chemistry is properly managed, and the tube is rated appropriately for its application.

Convection Tube Service Life

Convection tubes generally achieve longer service lives than radiant tubes because they operate at lower temperatures and are not subjected to the same extreme thermal cycling. However, convection tube degradation is driven by different mechanisms: corrosion from the process fluid chemistry (both internal and external), erosion from high-velocity particulate-laden fluid streams, fouling and scaling that reduces heat transfer efficiency and increases tube wall temperature, creep at the highest temperature locations, and thermal shock from process upsets or emergency shutdowns.

In well-designed and properly operated process heaters and heat exchangers, convection tube service lives of 10 to 25 years or more are common when material selection is appropriate for the process chemistry and operating conditions. Shorter service lives occur when corrosion rates are underestimated, when process upsets cause temperature excursions beyond material limits, or when fouling is allowed to progress to the point where tube wall temperatures exceed design limits.

Applications Where Each Tube Type Is Used

Understanding which tube type is appropriate for a given application requires matching the heat transfer mechanism, temperature range, and process requirements of the application to the fundamental characteristics of each tube type.

Typical Radiant Tube Applications

• Atmosphere-controlled heat treatment furnaces: Annealing, hardening, quenching, tempering, carburizing, and nitriding furnaces where the workpiece must be protected from oxidation by a nitrogen, hydrogen, endothermic gas, or other controlled atmosphere — the radiant tube isolates the combustion products or electrical element from the controlled atmosphere
• Continuous strip annealing lines: Steel and aluminum strip is heated in sealed furnace zones with precisely controlled atmosphere; radiant tubes provide uniform, controllable heating without atmosphere contamination
• Galvanizing line pot heaters: Electric or gas-fired radiant tubes heat molten zinc galvanizing baths without submerging electrical elements in the zinc — the tube radiates heat into the zinc from above or at the bath surface
• Semiconductor diffusion furnaces: Ultra-clean furnace environments for semiconductor wafer processing where any contamination from a combustion source would be catastrophic — only electric radiant tubes are acceptable in these applications
• Powder metallurgy sintering furnaces: Metal powder compacts are sintered at temperatures of 1100°C to 1400°C in controlled hydrogen or nitrogen atmospheres where radiant tubes provide the high-temperature heating without atmosphere contamination

Typical Convection Tube Applications

• Petroleum refinery process heaters: Crude oil, vacuum gas oil, and process streams are heated to cracking temperatures in convection tube sections of refinery heaters — the convection section recovers heat from flue gases exiting the radiant section
• Steam reformers: Natural gas or naphtha is reformed to produce hydrogen in tubes heated to 800°C–950°C by burner radiation and convection — in this application the boundary between radiant and convection tubes overlaps, with the tube serving a dual-mechanism heat absorption role
• Shell-and-tube heat exchangers: The backbone of process plant heat recovery across petrochemical, chemical, pharmaceutical, and food processing industries — process fluid-to-fluid heat transfer through tube walls
• Boiler economizers and superheaters: Convection tube sections that preheat boiler feedwater and superheat steam using flue gas heat recovery — essential for power plant efficiency
• Waste heat recovery units (WHRU): Convection tube bundles extract heat from exhaust gas streams (gas turbines, diesel engines, process furnace exhausts) to generate steam or heat process fluids

Radiant and Convection Tubes in the Same Furnace System

In many industrial fired heater and furnace systems, tiub berseris and convection tubes operate within the same overall unit but in different sections, each exploiting the heat transfer mechanism most suited to the local temperature level and process requirements. This combination is one of the most important concepts in fired heater design.

In a typical petroleum refinery process heater:

1. Radiant section: Burners fire into the radiant firebox, heating the process fluid in tubes by thermal radiation from the flame and hot refractory walls. Flue gas temperatures in the radiant section range from 1100°C to 1500°C at the burners and exit the radiant section at 700°C to 900°C. The process tubes in this section absorb approximately 60–70% of the total heat input.
2. Convection section: The hot flue gases rising from the radiant section pass through banks of convection tubes, preheating the process fluid, generating steam, and preheating combustion air. Flue gases enter at 700°C to 900°C and leave at 200°C to 450°C, with the convection section recovering an additional 20–30% of the total fuel energy that would otherwise be lost to the stack.

The transition from radiant to convection heat transfer as the flue gas temperature drops through the system illustrates why both tube types coexist in the same fired heater — the high-temperature radiation-dominated zone and the lower-temperature convection-dominated zone each require tubes engineered and positioned for their specific heat transfer mechanism and thermal environment.

Maintenance, Inspection, and Failure Modes

The maintenance requirements and failure modes of radiant tubes and convection tubes differ substantially, reflecting their very different operating conditions and the distinct degradation mechanisms that affect each type.

Radiant Tube Maintenance and Failure

Radiant tubes are consumable components with predictable service lives that require scheduled replacement as part of planned furnace maintenance. Key failure modes include:

• Outer tube oxidation burnout: Progressive oxidation thinning of the tube wall until a perforation or structural failure occurs, allowing furnace atmosphere or inner element to be exposed — the most common failure mode in quenching furnaces
• Thermal fatigue cracking: Thermal cycling opens cracks at stress concentration points (tube ends, support locations, diameter transitions) particularly in furnaces with frequent part loading that cause rapid temperature changes
• Inner element failure: Resistance wire burnout at hot spots created by element sagging, cold zone formation from poor element contact, or overloading from electrical faults — manifests as open-circuit fault detectable by furnace control system monitoring
• Creep deformation: Long-term plastic deformation of the outer tube under its own weight at sustained high temperature, causing the tube to sag between supports and eventually contact the furnace wall or adjacent tubes

Convection Tube Maintenance and Failure

Convection tube failures in process heaters and heat exchangers are more often gradual — detectable through monitoring before catastrophic failure — and are managed through inspection programs rather than scheduled replacement:

• Internal corrosion: Process fluid chemistry attacks tube interior; monitored by ultrasonic thickness measurement during planned shutdowns and managed through corrosion inhibitor programs or material upgrades
• External corrosion and oxidation: Flue gas chemistry (sulfur compounds, water vapor, low-temperature dew point condensation) attacks tube exterior; managed through material selection, operating temperature control, and surface coating
• Fouling and scaling: Deposits on internal or external tube surfaces increase thermal resistance, raise tube wall temperatures, and eventually restrict flow — managed through periodic cleaning (mechanical, chemical, or hydrojet)
• Thermal creep rupture: Tube wall thinning from corrosion combined with high internal pressure eventually leads to tube burst — the most serious failure mode in high-pressure process heaters, requiring rigorous inspection programs to prevent

Selection Criteria: When to Use a Radiant Tube vs a Convection Tube

Choosing between a radiant tube and a convection tube for a given industrial heating application requires evaluating several key criteria. In many cases the choice is determined unambiguously by the nature of the process — but in others, both approaches are technically feasible and the decision depends on efficiency, cost, and operational factors.

• Choose a radiant tube when: The workpiece or furnace atmosphere must be isolated from combustion products; the furnace temperature exceeds 700°C and radiation is the dominant heat transfer mechanism; precise, uniform, controllable surface heating is required; or the process requires a sealed or protective atmosphere that would be contaminated by a direct-fired burner
• Choose a convection tube when: A process fluid must be heated or cooled by transfer through a tube wall; the operating temperature is below 700°C where convection is effective and cost-efficient; large volumetric flow rates of fluid must be heated uniformly; or waste heat recovery from a hot gas stream is the objective
• Use both in combination when: A fired heater or process furnace operates across a wide temperature range — the radiant section handles high-temperature duties and the convection section recovers lower-temperature heat from the exiting flue gases, maximizing overall thermal efficiency
